Portafusibles CC de 1000 V

El portafusibles SYF5-DC 1000V de Soutya ofrece protección confiable con certificación CE. ¡Contáctenos hoy para obtener una cotización competitiva!, suministrado por el fabricante chino Zhejiang Soutya New Energy LLC, proporciona protección de 1000 V CC, 2–32 A con capacidad de corte de 20 kA para caja de combinación solar.
Características clave
Indicación luminosa, conozca claramente el estado del cable fusible.
Abra la manija, se puede tirar hacia arriba, lo que facilita reemplazar el cable del fusible.
Remache más soldadura ultrasónica más sólida, el cableado no se parte.
Aplicación en caja combinadora fotovoltaica.

Enviar Consulta

Descripción del Producto

El portafusibles SYF5-3DC 1000V de Soutya ofrece protección confiable con certificación CE. ¡Contáctenos hoy para obtener una cotización competitiva! del fabricante chino Zhejiang Soutya New Energy LLC es un dispositivo de corte de 1000 V CC, 2–32 A, 20 kA para energía fotovoltaica residencial de 3-15 kW caja combinadora.

Característica

La carcasa del fusible de la serie SYF5 está hecha de material PA66 de alto punto de fusión, que es más seguro y confiable.
El núcleo fusible es una masa fundida de sección transversal variable hecha de lámina de plata pura. encapsulado en un tubo fundidor fabricado en porcelana de alta resistencia. el derretimiento El tubo está lleno de arena de cuarzo de alta pureza tratada químicamente y especial. productos químicos tratados como medios de extinción de arco. Los dos extremos de la masa fundida son firmemente conectado a las tapas de los extremos mediante soldadura por puntos.

Escenarios de aplicación

1. Fotovoltaica residencial en tejados (3 a 15 kW)

Se adapta a cajas de cadena de 1000 V CC para monofásicos de 5 a 10 kW o trifásicos de 10 a 15 kW. sistemas; Los cartuchos fusibles de 10,3 × 38 mm coinciden con los fusibles de cadena comunes de 6 a 25 A.

2.Kits solares para cocheras pequeñas y balcones

La clasificación de 1000 V cubre de 2 a 4 cadenas de módulos de 450 W; El aislador compacto 1P ahorra espacio en cajas de plástico IP65 montadas bajo módulos.

3.Circuitos híbridos de inversor-batería domésticos.

Aísla pilas de baterías de 48 V/51,2 V con un bus de CC de 600 a 800 V en el interior unidades híbridas de 5 a 10 kW; La rotura de 20 kA soluciona fallos de cortocircuito de la batería.

4. Cargadores de CA para vehículos eléctricos domésticos (7 a 11 kW)

Cuando los cargadores utilizan un bus PFC interno de 800 V CC, SYF5-32P proporciona mantenimiento aislamiento antes del condensador del enlace CC.

5. Iluminación CC de bajo consumo/microrredes de jardín

Protege el autobús de alumbrado público o jardín de 380 V/750 V CC alimentado por pequeños postes fotovoltaicos; La carcasa PA66 resiste exteriores de -40 °C a +90 °C.

Parámetro técnico

Modelo	SYF5-32P
Número de polos	1P
Según la norma	IEC60269-1 IEC60269-6


Tensión nominal de funcionamiento Ue VCC	1000 VCC
Corriente nominal en A	2-32A
Capacidad de corte kA	20 kA
Nivel de protección	IP20
Cableado Mm²	1-10 mm²
Rango de temperatura de funcionamiento	-40℃~+90℃

Altitud	≤2000m
Humedad relativa	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Entorno de instalación	Sin vibraciones ni golpes significativos

Categoría de instalación	Clase III

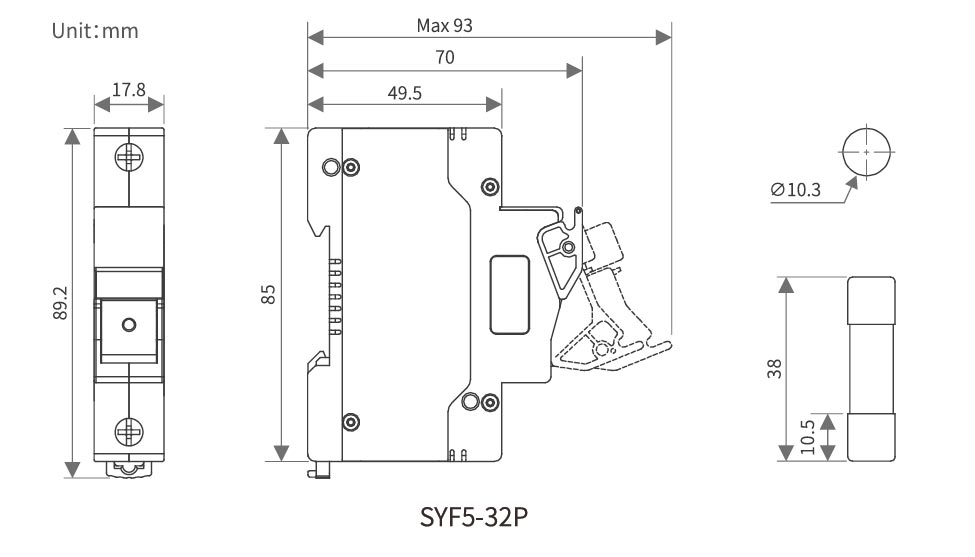

Apariencia y dimensiones de instalación

DC 1000V Fuse Holder

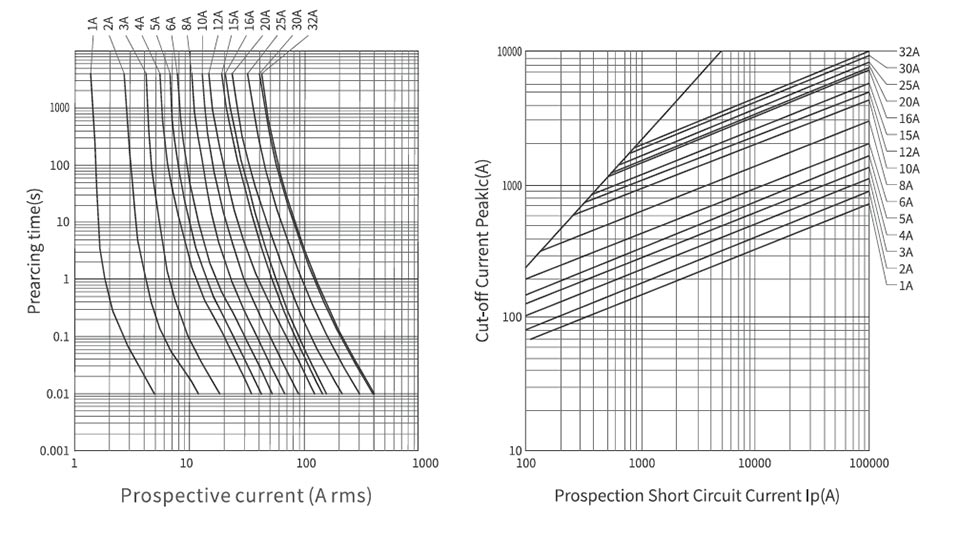

Diagrama de cableado de CC

DC 1000V Fuse Holder

Tamaño del núcleo del fusible (mm)	Corriente nominal (A)	Tensión nominal (V)	Pérdida de energía		Integral de julios
			Pérdida de energía		Integral de julios
			0,7 pulgadas (ancho)	1,01n (W)	Integral de joule frontal de arco P't(A²s)	Fusión totaljulio integral I²t(A²s)
			0,7 pulgadas (ancho)	1,01n (W)	Integral de joule frontal de arco P't(A²s)	Fusión totaljulio integral I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
