Portafusibles CC de 1500 V

Portafusibles SYF5-50P DC 1500V, portador de seguridad fotovoltaico 50 A suministrado por el fabricante chino Zhejiang Soutya New Energy LLC, es un unidad de protección de montaje en panel construida con policarbonato resistente a los rayos UV Carcasa y sellado con clasificación IP65 para un rendimiento duradero en exteriores. el El soporte bloquea un elemento fusible gPV de 10 × 38 mm (2,2 × 13,2 cm en total) y Ofrece una capacidad de corte de 25 kA para eliminación de fallas con corte visible. indicación y seguridad de mantenimiento, mientras que el positivo, negativo está cableado de fábrica y las terminaciones PE garantizan una continuidad de conexión a tierra confiable. Diseñado para Subconjuntos fotovoltaicos de una o varias cadenas, proporciona protección contra sobrecorriente esencial. aislamiento y conexión equipotencial.

Parámetro técnico

Escenarios de aplicación

1. Cajas combinadoras fotovoltaicas a escala de servicios públicos

1 cadenas de 500 V CC de módulos de 182/210 mm hasta 50 A; Cartuchos fusibles de 10,3 × 85 mm permita entre 28 y 40 A por cadena, reduciendo el número de cajas en bloques de 2,5 MW.

2.Tejados comerciales/industriales grandes ≥ 30 kW

Los inversores trifásicos de 50 kW a 110 kW con 1 300 a 1 500 V MPPT se benefician de 25 Capacidad de ruptura kA y espacio de contacto de 1 mm para una extinción confiable del arco.

3.Sistemas de almacenamiento de energía en baterías en contenedores (BESS)

1 bastidores de baterías de 200–1 500 V CC de hasta 2,5 MWh; La clasificación de 50 A protege cada bastidor mientras que la Icu de 25 kA maneja la corriente de cortocircuito de la batería completa.

Estaciones de carga rápida de CC de 4.150 kW a 400 kW

Protege el bus de CC de 1 000 a 1 500 V entre la pila rectificadora y el dispensador; El aislador de fusibles permite una extracción segura durante el mantenimiento sin necesidad de cerrar. por todo el banco de cargadores.

5.Centradores de carga de vehículos eléctricos fotovoltaicos + almacenamiento

Doble uso en el mismo bus de 1 500 V: un aislador de fusible por cadena de entrada fotovoltaica y otro por rack de baterías, simplificando repuestos y logística.

6.Plantas fotovoltaicas flotantes o desérticas

Rango de funcionamiento de −50 °C a +90 °C y resistencia a terminales con protección para dedos IP20 ambientes exteriores hostiles o con mucha humedad; El elemento fusible de 85 mm proporciona mayor No deja paso para cables largos.

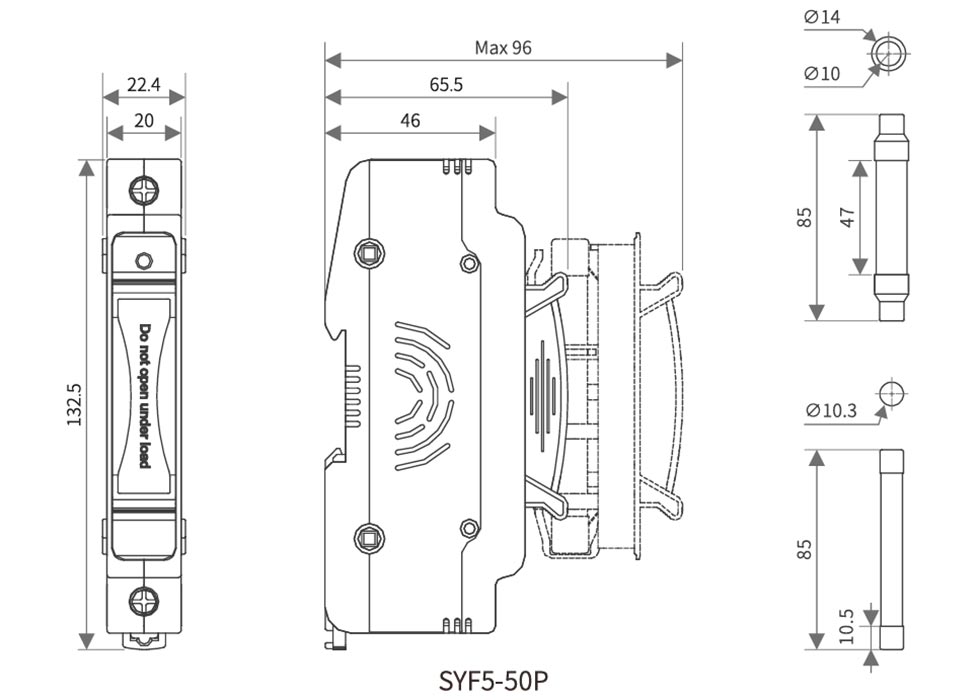

Apariencia y dimensiones de instalación

Diagrama de cableado de CC
