Caja de monitoreo fotovoltaico

El gabinete IP65 de la caja de monitoreo fotovoltaico SYCM7, suministrado por el fabricante chino Zhejiang Soutya New Energy LLC, incluye un Recolector de datos dedicado para la plataforma de gestión de monitoreo de sistemas fotovoltaicos y de almacenamiento de energía. Permite Agregación de interfaces, conversión de protocolos, recopilación de datos, almacenamiento de datos, monitoreo centralizado y centralizado. Mantenimiento de diversos dispositivos dentro de los sistemas fotovoltaicos y de almacenamiento de energía.

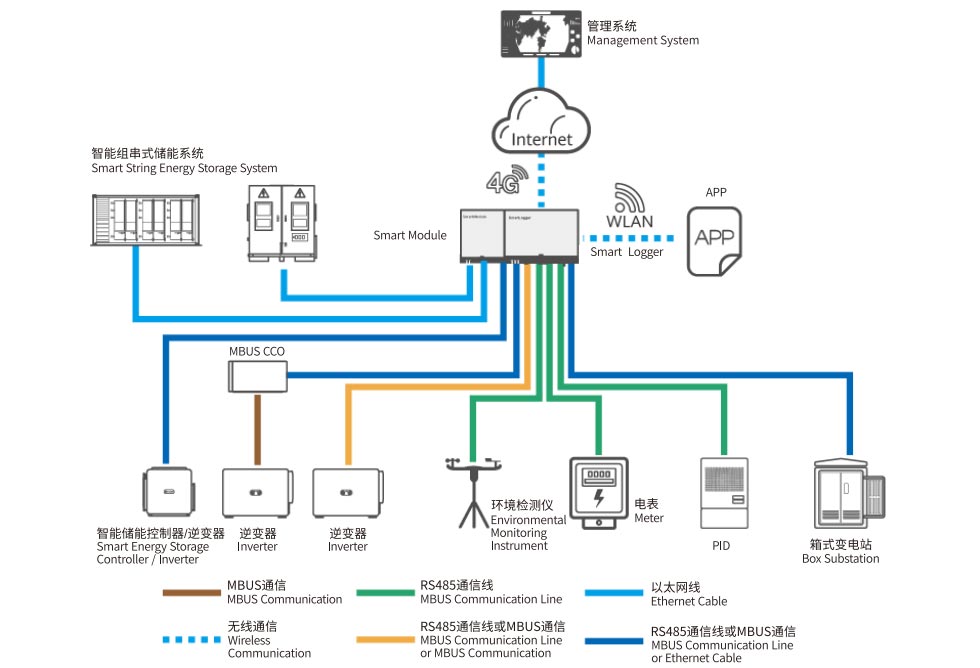

Aplicaciones de red

Aplicable para Sistemas Fotovoltaicos y de Almacenamiento de Energía:

1. Admite operación cercana a través de la aplicación móvil a través de WLAN incorporada.
2. Admite redes a través de Rs485:
- Se conecta a inversores Huawei, PID y otros dispositivos.
- Se conecta a inversores de terceros, instrumentos de monitoreo ambiental, subestaciones de caja (STS) y medidores mediante el protocolo Modbus-RTU estándar. - Se conecta a medidores mediante el protocolo DL/T645.
- Se conecta a dispositivos que utilizan el protocolo estándar IEC103.
3. Admite redes a través de Ethernet para conectar inversores, controladores de almacenamiento de energía inteligentes (Smart PCS), inteligentes sistemas de almacenamiento de energía en cadena, MBUS CCO y STS.
4. Admite redes MBUS para conectar inversores Huawei y PID-PVBOX que admiten comunicación MBUS.
5. Admite redes redundantes de doble plano para una transmisión confiable.
6. Admite conexión a sistemas de gestión:
- Se conecta a sistemas de gestión o dispositivos de terceros mediante el protocolo Modbus-TCP a través de una red cableada o inalámbrica.
- Se conecta a sistemas de gestión o dispositivos de terceros mediante el protocolo IEC104 a través de una red cableada en una red de área local.
- Se conecta a sistemas de gestión o dispositivos de terceros mediante el protocolo GOOSE a través de una red cableada.

Nota:
No admite redes a través de redes privadas 4G/3G/2G o LTE para conectarse a sistemas de gestión mediante el protocolo IEC104.

Escenarios típicos de redes

Admite redes en anillo de fibra, redes en estrella de fibra y redes en estrella Ethernet.

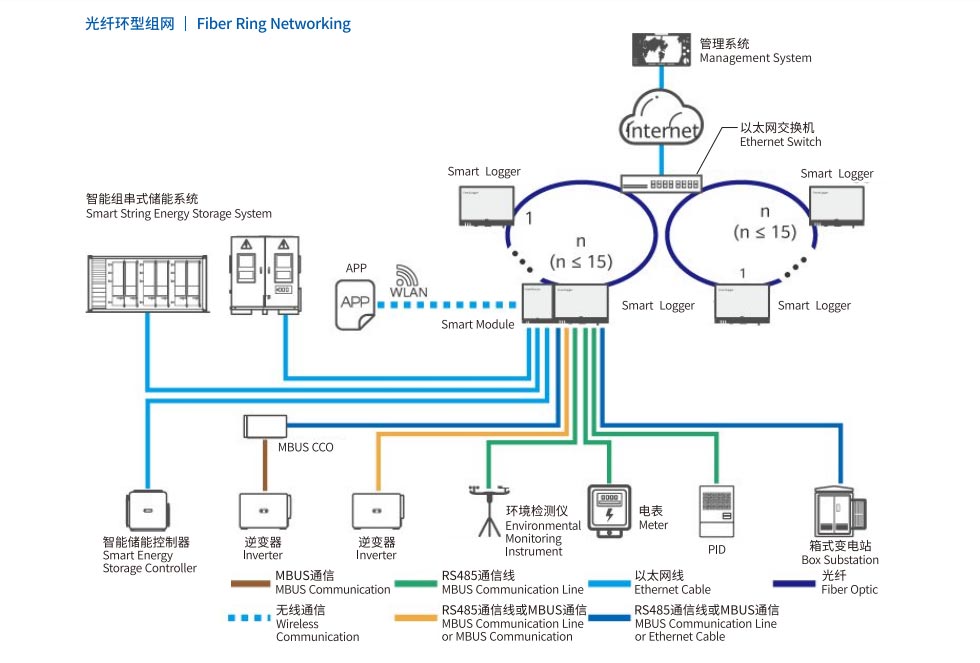

1.Redes de anillo de fibra

Nota:
La red en anillo de fibra compuesta por SmartLoggers puede conectar hasta 15 SmartLoggers, cada uno de los cuales puede conectarse a inversores, instrumentos de monitoreo ambiental, medidores y otros dispositivos.
El conmutador de fibra debe admitir el protocolo RSTP estándar y estar habilitado. Establezca la prioridad del puente del conmutador en un valor superior a 0x8000 del SmartLogger (recomendado: 0x7000; cuanto menor sea el valor, mayor será la prioridad del puente). la configuracion El método para RSTP y la prioridad del puente deben consultarse con el fabricante. Si el conmutador no admite RSTP, el La red en anillo de fibra debe convertirse a una topología en cadena o en estrella.
Se pueden agregar varias redes en anillo de fibra a través de un conmutador Ethernet y luego conectarlas al sistema de gestión.

2.Redes en estrella de fibra o Ethernet

Nota:
Se pueden agregar varios SmartLoggers a través de un conmutador Ethernet y luego conectarlos al sistema de gestión.
Al conectar SmartLoggers al switch Ethernet vía fibra, la distancia máxima de comunicación es de 12 kilómetros (con módulo óptico opcional de 100 Mbps) o 10 kilómetros (con módulo óptico opcional de 1 Gbps); cuando se conecta a través de Ethernet Cable, la distancia máxima es de 100 metros.
SmartLogger admite redes inalámbricas, incluidas redes privadas 4G/3G/2G y LTE.

Redes 3.4G

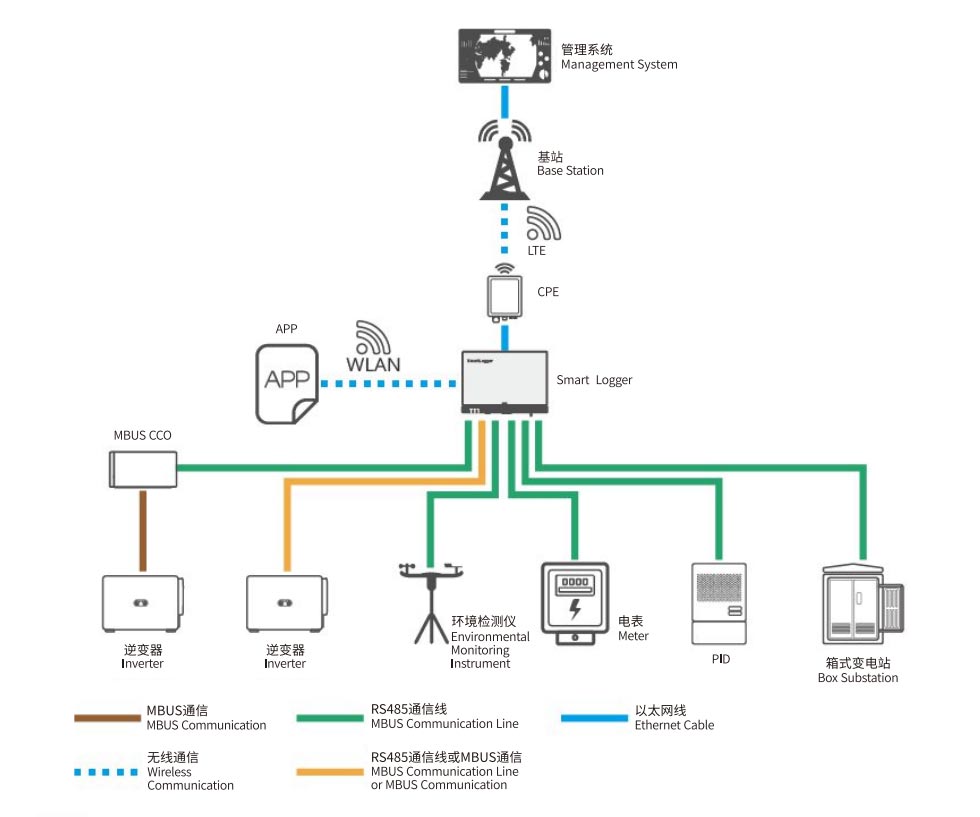

4.Red privada LTE Redes

Nota:
El puerto WAN del SmartLogger se conecta al CPE (equipo en las instalaciones del cliente) a través de un módulo POE y una sobretensión POE. protectora.
La dirección IP del SmartLogger y la dirección IP del CPE deben configurarse dentro de la misma subred.
