Caja combinadora DC AFCI 12 en 1 salida

La caja combinadora AFCI de 1500 V CC 12 en 1 salida, suministrada por China fabricante Zhejiang Soutya New Energy LLC, es un 1500 V DC unidad de agregación protegida contra fallas de arco construida para energía fotovoltaica a escala de servicios públicos. Fabricado en aleación de aluminio con recubrimiento en polvo, estable a los rayos UV y sellado según IP65, el El recinto resiste la niebla salina costera y las tormentas de arena del desierto sin corrosión o entrada de agua. Internamente, doce fusibles fotovoltaicos de CC proporcionan protección contra sobrecorriente de cadena, mientras que una caja moldeada termomagnética El disyuntor (MCCB) de 250 A proporciona cortocircuito y sobrecarga. aislamiento. Un contactor DC permite el apagado remoto desde el inversor o SCADA y los SPD gemelos de Clase II (±/PE) sujetan las sobretensiones inducidas por rayos. un La unidad de control de monitoreo (MCU) integrada toma muestras de cada cadena a través de doce Sensores de corriente de efecto Hall, dos sensores de voltaje y dos sensores de temperatura NTC sondas, lo que permite la comparación de energía en tiempo real, la detección de fallas de arco y Apertura de contacto rápido en 50 ms. Todos los datos se exportan a través de un aislado La interfaz RS485 con protocolo Modbus-RTU y una pantalla LED/LCD frontal ofrecen códigos de alarma locales e histogramas de corriente de cadena. Positivo cableado de fábrica, Las barras colectoras negativas y PE mantienen una continuidad de conexión a tierra confiable, lo que hace que el box un centro de datos, protección y aislamiento inteligente esencial para grandes instalaciones fotovoltaicas subconjuntos de hasta 12 × 20 A de entrada.

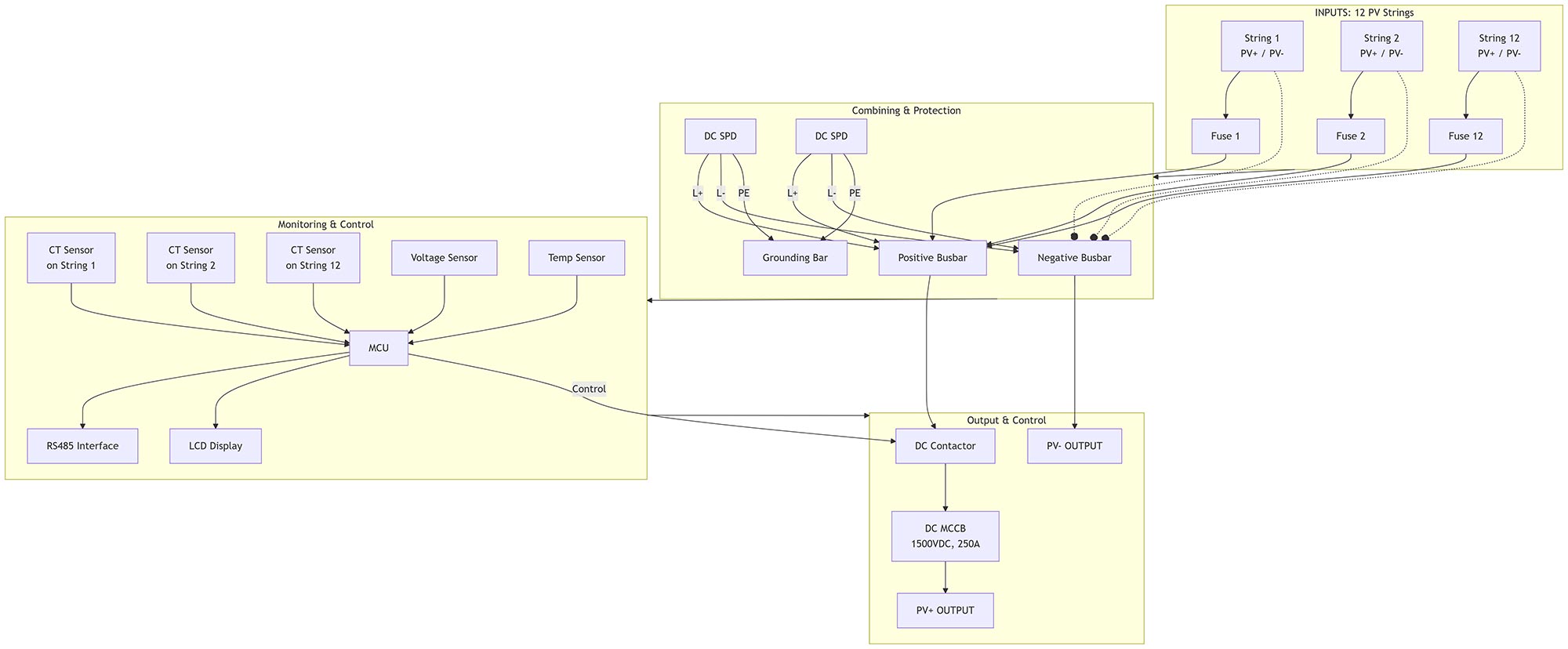

Diagrama de cableado

Escenarios de aplicación

Campo fotovoltaico a escala de servicios públicos: centro de subconjunto inteligente

Montada en un zócalo entre las filas de seguidores, la caja fusiona doce cadenas de 1500 V en un solo jonrón de 250 A. Los fusibles fotovoltaicos individuales aíslan las cadenas defectuosas mientras que el disyuntor de la caja del molde proporciona cortocircuito y sobrecarga. protección; El contactor de CC recibe una señal de apagado rápido del inversor o SCADA, abriendo el array en 50 ms. Los SPD gemelos sujetan los rayos sobretensiones en recorridos largos de CC y la MCU, alimentada por 12 CT Hall, señala falla de arco firmas y tendencias de desequilibrio a través de RS485 a la sala de control, lo que permite Los equipos de mantenimiento identifican un módulo defectuoso antes de que disminuya el rendimiento.

Gran azotea comercial: punto de agregación multi-MPPT

Lastrado sobre bandejas de acero a lo largo de amplios techos planos, el recinto alimenta un Inversor central de 250 kW. Sensores de voltaje y temperatura rastrean la cadena salud; La pantalla LCD muestra histogramas actuales en tiempo real para que los administradores de las instalaciones puedan compare el rendimiento de MPPT sin abrir la tapa. Aluminio IP65 resiste 55 °C de calor en el tejado y lluvia torrencial, mientras que el contactor permite el apagado remoto para la seguridad de los bomberos durante las intervenciones en el tejado.

Marquesina agrovoltaica – Combinador de seguidores elevado

Suspendida sobre vigas de pilones sobre las hileras de cultivos, la unidad resiste el riego nieblas y vapores de amoníaco. El MCCB maneja la entrada de cables largos capacitancia cuando los rastreadores se reinician al amanecer; sensores de temperatura dentro del caja y en la alarma de barra colectora si el aumento de calor del gabinete excede los 20 K, lo que activa modo de potencia reducida. La detección de fallas de arco evita la formación de arcos en serie que podrían enciende el follaje seco y la carcasa de aluminio sellada mantiene el polvo y los insectos fuera de partes vivas.

Patio de microrred industrial: interfaz de almacenamiento acoplada a CC

Fijado al suelo junto a los contenedores de baterías, el combinador agrega 12 cadenas en un bus de 1500 V CC que alimenta el cargador PCS. Los sensores de corriente verifican que cada cadena contribuye por igual a los ciclos de carga; si la desviación supera el 5 % la MCU le indica al EMS que ecualice o aísle la cuerda débil. El MCCB y El contactor proporciona aislamiento de doble punto para un mantenimiento seguro de la batería, mientras que Los SPD protegen las sensibles pilas de IGBT de picos inducidos por rayos.
