¿Por qué el interruptor de cuchilla 200-4000A es una opción fundamental para el aislamiento de energía de alta corriente?

Abstracto:El aislamiento confiable es esencial en la distribución industrial, el almacenamiento de energía, los sistemas fotovoltaicos, las instalaciones de generadores y otras aplicaciones eléctricas de alta corriente. ElInterruptor de cuchilla 200-4000AdeSoutyaestá diseñado para proporcionar conmutación confiable y aislamiento de interrupción visible para sistemas de energía de bajo voltaje. Con una construcción robusta, configuraciones de cuchillas para diferentes clasificaciones de corriente, componentes conductores estañados y cumplimiento de GB/T 14048.3 e IEC/EN 60947-3, este tipo de interruptor de cuchilla puede soportar exigentes requisitos de aislamiento eléctrico al mismo tiempo que simplifica el mantenimiento y mejora la seguridad operativa.

Tabla de contenido

• ¿Qué es un interruptor de cuchilla 200-4000A?
• ¿Por qué es importante el aislamiento de alta corriente?
• ¿Cuáles son las características clave del interruptor de cuchilla 200-4000A?
• ¿Cuáles son las principales especificaciones y configuraciones?
• ¿Dónde se puede utilizar un interruptor de cuchilla 200-4000A?
• ¿Cómo se debe seleccionar el interruptor de cuchilla adecuado?
• ¿Cómo se puede mejorar la confiabilidad de la instalación y el mantenimiento?
• Preguntas frecuentes
• Conclusión

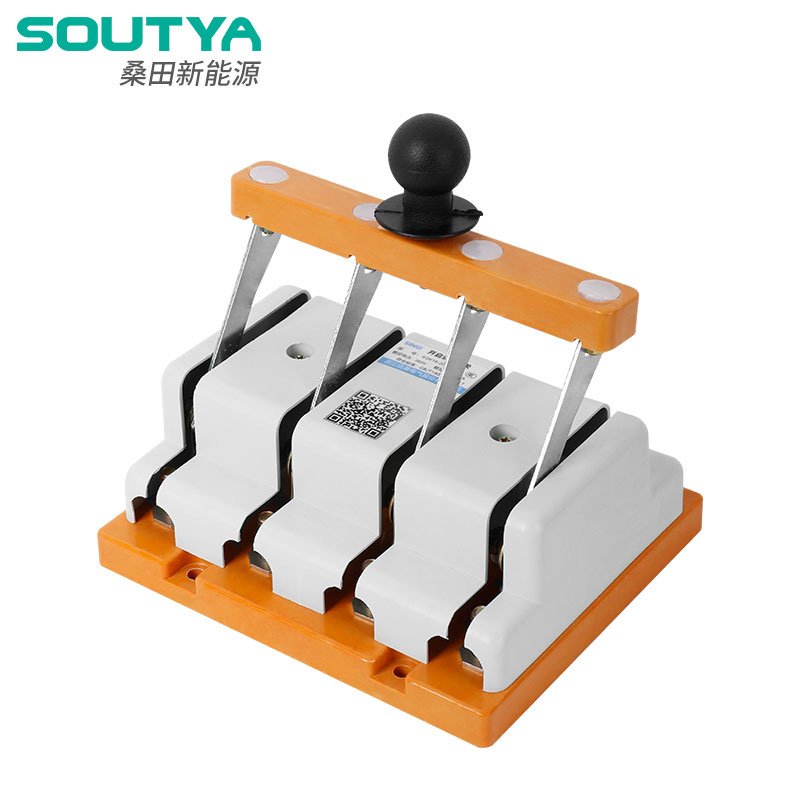

¿Qué es un interruptor de cuchilla 200-4000A?

A Interruptor de cuchilla 200-4000Aes un dispositivo de aislamiento y conmutación de alta corriente destinado a sistemas de distribución eléctrica de bajo voltaje. A diferencia de un interruptor de control convencional diseñado principalmente para operación frecuente, un interruptor de cuchilla proporciona una separación física clara entre los componentes conductores cuando se abre. Este aislamiento visible puede ser particularmente valioso durante los procedimientos de inspección, servicio, mantenimiento y bloqueo/etiquetado eléctricos.

La serie SYK18 suministrada por Soutya cubre aplicaciones de alta corriente y está diseñada para su uso en cajas de distribución, paneles de control, posiciones de desconexión principal, sistemas de almacenamiento de energía, equipos fotovoltaicos, secciones de bus e instalaciones relacionadas con generadores. Las especificaciones publicadas por el fabricante identifican GB/T 14048.3 e IEC/EN 60947-3 como estándares aplicables.

Para los equipos de adquisiciones, el valor clave de este producto no es simplemente su alta calificación actual. El interruptor combina la capacidad de transportar corriente con una estructura mecánica sencilla y un aislamiento de rotura visible, lo que lo hace adecuado para aplicaciones donde el personal de mantenimiento necesita un punto de aislamiento claramente identificable.

¿Por qué es importante el aislamiento de alta corriente?

A medida que los sistemas eléctricos crecen, las consecuencias de un procedimiento de aislamiento incorrecto también se vuelven más graves. Las instalaciones industriales, los sistemas de almacenamiento de energía en baterías, las instalaciones fotovoltaicas y los sistemas de generadores pueden implicar corrientes operativas sustanciales. Un dispositivo de aislamiento seleccionado adecuadamente ayuda a establecer un punto de separación controlado antes de que comiencen los trabajos de mantenimiento.

Un interruptor de cuchilla de alta corriente puede proporcionar varios beneficios prácticos:

• Aislamiento claro:La posición física de la hoja proporciona un estado abierto fácilmente reconocible.
• Soporte de mantenimiento:Un punto de desconexión exclusivo puede simplificar los procedimientos de servicio planificados.
• Compatibilidad de alta corriente:Se pueden seleccionar modelos según los requerimientos actuales de la instalación.
• Simplicidad mecánica:El mecanismo operativo básico puede reducir la dependencia de complejos sistemas de control electrónico.
• Integración del sistema:Los interruptores de cuchilla se pueden incorporar en gabinetes de distribución, sistemas de barras colectoras, equipos ESS y aplicaciones de generadores.

Por ejemplo, Soutya describe aplicaciones en gabinetes de almacenamiento de energía de 0,4 kV donde el interruptor se puede instalar después del interruptor principal para crear una brecha de aislamiento visible después del apagado del PCS.

¿Cuáles son las características clave del interruptor de cuchilla 200-4000A?

El rendimiento de un interruptor de cuchilla de alta corriente depende de algo más que su amperaje nominal. La estructura de contacto, la presión, los materiales conductores, la configuración mecánica y las condiciones de instalación influyen en la confiabilidad a largo plazo.

1. Diferentes configuraciones de cuchillas

Según la información del producto de Soutya, las versiones 200A y 400A usan cuchillas simples, mientras que las versiones 600A, 1000A y 1500A usan cuchillas dobles. Esta configuración permite adaptar la estructura conductora a diferentes niveles de corriente y requisitos mecánicos.

2. Presión de contacto mejorada

Se instalan ballestas en ambos lados de las hojas para ayudar a mantener la presión de contacto. La presión de contacto estable es importante porque un contacto deficiente puede aumentar la resistencia, generar calor y reducir la confiabilidad eléctrica.

3. Componentes conductores estañados

Las cuchillas, las placas de conexión y los contactos están estañados. Este tratamiento de superficie tiene como objetivo mejorar la protección de la superficie y el rendimiento de contacto de las conexiones de cables, lo cual es particularmente relevante en entornos eléctricos exigentes.

4. Aislamiento de roturas visibles

Una de las ventajas más prácticas de un interruptor de cuchilla es la capacidad de confirmar visualmente que se ha separado el camino conductor. Esta característica es especialmente útil cuando el personal de mantenimiento necesita una indicación física obvia de aislamiento.

5. Flexibilidad de diseño de alta corriente

Para instalaciones más grandes, las clasificaciones actuales pueden extenderse a miles de amperios. Esto hace que la categoría de producto sea relevante para sistemas de barras colectoras de alta capacidad, grandes equipos de almacenamiento de energía, infraestructura de servicios públicos y aplicaciones de generadores.

¿Cuáles son las principales especificaciones y configuraciones?

Al evaluar unInterruptor de cuchilla 200-4000A, los compradores deben comparar la clasificación eléctrica, la disposición de las cuchillas, la aplicación prevista, la posición de instalación y los estándares aplicables en lugar de seleccionar un modelo basándose únicamente en el número máximo de corriente.

Debido a que la página del producto publicada no proporciona todos los parámetros eléctricos detallados para cada clasificación hasta 4000 A, los compradores deben solicitar la hoja de datos técnicos exacta para la corriente, el voltaje, la disposición de los postes, el método de instalación y la aplicación requeridos antes de realizar un pedido de producción.

¿Dónde se puede utilizar un interruptor de cuchilla 200-4000A?

El amplio rango de corriente hace que este tipo de interruptor sea adecuado para múltiples aplicaciones eléctricas de alta corriente. Soutya identifica específicamente varios escenarios representativos.

Sistemas de almacenamiento de energía industrial

En gabinetes ESS industriales, el interruptor de cuchilla puede servir como punto de aislamiento de interrupción visible después del interruptor principal. Esto permite a los técnicos establecer un punto de separación claramente identificable durante el mantenimiento.

Aislamiento de sección de bus de bajo voltaje

Se pueden utilizar versiones de corriente grande, como 2000 A, 2500 A y 3150 A, para aplicaciones de aislamiento de conexión de bus. Soutya describe estas configuraciones como adecuadas para aplicaciones de secciones de bus de bajo voltaje donde el aislamiento mecánico es importante.

Aplicaciones de cajas combinadoras fotovoltaicas

Se pueden utilizar configuraciones personalizadas para el aislamiento de CC en sistemas fotovoltaicos. Sin embargo, cuando se utiliza en un entorno fotovoltaico, el interruptor debe seleccionarse específicamente para el voltaje del sistema, los requisitos de conmutación de CC, las características del arco y los estándares aplicables.

Aislamiento de generadores y servicios públicos

Los interruptores de cuchilla también se pueden colocar aguas arriba del equipo de interruptor de transferencia automática en aplicaciones de generador. Un punto de aislamiento físico puede ayudar a evitar una retroalimentación no deseada durante las operaciones de mantenimiento. Soutya identifica una configuración 3150A para sistemas de generadores como un ejemplo de aplicación.

¿Cómo se debe seleccionar el interruptor de cuchilla adecuado?

Para los equipos de ingeniería y compras, seleccionar el modelo correcto requiere una evaluación a nivel del sistema. Considere los siguientes factores:

1. Corriente nominal:Determine la corriente de operación continua y el margen de diseño requerido.
2. Aplicación de CA o CC:Confirme si la configuración seleccionada es específicamente adecuada para el tipo de corriente y voltaje previstos.
3. Clasificación de voltaje:Verifique la compatibilidad con el voltaje real del sistema.
4. Requisitos de resistencia a cortocircuitos:Evalúe la posible corriente de falla y la duración de resistencia requerida.
5. Configuración de la hoja:Confirme si es apropiada una disposición de una o dos hojas.
6. Dimensiones de instalación:Verifique el espacio del gabinete, la disposición de las barras colectoras, los terminales y el acceso operativo.
7. Método de funcionamiento:Considere los requisitos de ubicación de la manija, operación frontal, enclavamiento y bloqueo/etiquetado.
8. Estándares y certificación:Confirmar el cumplimiento de los estándares requeridos por el mercado de destino y el proyecto.

También es importante distinguir un interruptor de cuchilla de un disyuntor. Un interruptor de cuchilla se selecciona principalmente para funciones de conmutación y aislamiento y no debe considerarse automáticamente un sustituto de la protección contra sobrecorriente o cortocircuito. Los diseñadores del sistema deben coordinarlo con los dispositivos de protección apropiados aguas arriba y aguas abajo.

¿Cómo se puede mejorar la confiabilidad de la instalación y el mantenimiento?

Incluso un interruptor de cuchilla robusto puede funcionar mal si se instala incorrectamente o se mantiene de manera inadecuada. Los ingenieros eléctricos y los equipos de mantenimiento deben seguir las instrucciones de instalación del fabricante y las normas de seguridad eléctrica aplicables.

• Verifique que la clasificación del interruptor coincida con los requisitos reales del sistema.
• Asegúrese de que todas las conexiones estén correctamente apretadas de acuerdo con los requisitos especificados por el fabricante.
• Inspeccione las superficies de contacto periódicamente para detectar contaminación, oxidación, sobrecalentamiento o desgaste anormal.
• Verifique que el mecanismo operativo se mueva suavemente sin resistencia excesiva.
• Mantenga un espacio libre adecuado y evite el contacto accidental con componentes energizados.
• Utilice procedimientos de bloqueo/etiquetado adecuados durante el mantenimiento.
• Nunca opere un interruptor fuera de su clasificación eléctrica especificada o condiciones de aplicación.

Para instalaciones críticas, se deben incorporar inspecciones periódicas al programa de mantenimiento preventivo del sitio. Cualquier aumento anormal de temperatura, decoloración, aislamiento dañado, conexión floja o deformación mecánica debe ser investigado por personal calificado.

Preguntas frecuentes

¿Qué clasificaciones actuales están disponibles para el interruptor de cuchilla 200-4000A?

La serie de productos cubre una amplia gama de 200-4000A. La página publicada identifica específicamente configuraciones de una sola hoja para 200 A y 400 A y configuraciones de doble hoja para 600 A, 1000 A y 1500 A. Para requisitos de mayor corriente, los compradores deben confirmar el modelo y la configuración exactos con el fabricante.

¿Qué estándares sigue el interruptor de cuchilla SYK18?

Soutya afirma que la serie SYK18 está diseñada según GB/T 14048.3 e IEC/EN 60947-3. Los requisitos de cumplimiento y certificación específicos del proyecto aún deben confirmarse antes de la adquisición.

¿Puede un interruptor de cuchilla reemplazar un disyuntor?

Generalmente no. Un interruptor de cuchilla está destinado principalmente a conmutación y aislamiento. Los disyuntores proporcionan funciones de protección como la interrupción de condiciones de sobrecarga y cortocircuito. Los dos dispositivos pueden trabajar juntos como parte de un sistema de protección eléctrica coordinado.

¿Dónde se instala comúnmente un interruptor de cuchilla de alta corriente?

Las aplicaciones típicas incluyen gabinetes ESS industriales, secciones de bus de bajo voltaje, equipos eléctricos fotovoltaicos, cajas de distribución, paneles de control, sistemas de generadores y posiciones de desconexión principal.

¿Qué debo confirmar antes de comprar un interruptor de cuchilla 200-4000A?

Confirme la corriente nominal, el voltaje de funcionamiento, la aplicación de CA/CC, la disposición de los polos, los requisitos de resistencia a cortocircuitos, las dimensiones de la instalación, el método de conexión, el mecanismo operativo, los estándares y cualquier requisito de certificación específico del proyecto.

Conclusión

ElInterruptor de cuchilla 200-4000Aes una solución práctica para conmutación de alta corriente y aislamiento eléctrico visible donde son importantes un funcionamiento mecánico confiable y una separación clara del mantenimiento. La serie SYK18 de Soutya combina múltiples configuraciones de corriente, presión de contacto de ballesta, componentes conductores estañados y aplicaciones que abarcan ESS industriales, sistemas fotovoltaicos, secciones de bus de bajo voltaje e instalaciones de generadores. Para ingenieros y profesionales de adquisiciones, la elección del modelo correcto siempre debe comenzar con los parámetros eléctricos reales y los requisitos de seguridad del proyecto.

Si está buscando una solución confiable de aislamiento de alta corriente para un proyecto industrial, comercial, fotovoltaico, ESS o generador,contáctanospara analizar la clasificación de corriente, el voltaje, la configuración, las condiciones de aplicación y las especificaciones técnicas requeridas. Soutya puede ayudarlo a evaluar la solución de interruptor de cuchilla adecuada para su sistema eléctrico y brindarle soporte profesional para sus requisitos de adquisición.
