Disyuntor miniatura de CC de alto voltaje

El disyuntor miniatura de CC de alto voltaje SYB5-40P, suministrado por el fabricante chino Zhejiang Soutya New Energy LLC, proporciona protección de circuito de 1 500 V CC.
Características clave
• Capacidad de alto voltaje: monopolar de 500 V CC, hasta 1500 V CC: menos cadenas, menor costo.
• Protección bidireccional no polarizada para una instalación más rápida y sencilla.
• Contactos de doble apertura con espacio de contacto extra ancho para una seguridad superior.
• Ideal para cajas combinadoras de CC en sistemas fotovoltaicos.

Enviar Consulta

Descripción del Producto

Disyuntor miniatura de CC de alto voltaje SGB5-40P suministrado por China El fabricante Zhejiang Soutya New Energy LLC, es un generador bidireccional de 1500 V CC. y disyuntor miniatura no polarizado con corte de 1,5 kA, ideal para PV, BESS y protección del cargador de vehículos eléctricos.

Característica

microrredes.
Protección bidireccional no polar;
Protección contra sobrecarga;
Arco corto;
Protección contra cortocircuitos;
Alta capacidad de rotura;

Certificados: CB, CE, TUV, UKCA

Escenarios de aplicación

El disyuntor en miniatura CC de alto voltaje SGB5-40P ofrece ahorro de espacio, protección bidireccional segura para sistemas de energía renovable de 1 500 V CC: fotovoltaica, Almacenamiento, cargadores de vehículos eléctricos y CC.

1. Cajas combinadoras fotovoltaicas CC

– La clasificación de 1500 V CC permite cadenas más largas, lo que reduce el número de cajas combinadoras; manijas de protección bidireccionales marcha atrás noche corrientes.

2. Bastidores de baterías comerciales/residenciales

– El cableado no polarizado simplifica la conexión en paralelo o el intercambio de baterías módulos; El disparo termomagnético aísla rápidamente las fallas de carga/descarga.

3. Estaciones de carga rápida de 150 kW+ CC

– El diseño de riel DIN de 18 mm de ancho se adapta a cubículos de cargadores compactos; 1,5 kA La capacidad de corte asegura el bus de CC interno.

4. Microrredes de CC y distribución de CC en centros de datos

– Protege circuitos derivados de 750 V / 1 000 V / 1 500 V CC; B, C o D Las curvas coinciden con varios perfiles de carga.

5. Fotovoltaica distribuida a gran altitud o al aire libre

– Funciona desde −30 °C hasta +70 °C sin reducción de potencia hasta 2 000 m Altitud, adecuado para entornos hostiles.

Parámetro técnico

Modelo		SGB5-40P
Polo		1P	2P	3P	4P
Tensión de trabajo nominal Ue		500 VCC	1000 VCC	1500 VCC	1500 VCC

Corriente máxima de cuadro		40A
Corriente nominal en		6A, 10A, 16A, 20A, 25A, 32A, 40A
Tensión nominal de aislamiento Ui		1000 VCC		1500 VCC
Tensión nominal soportada al impulso Uimp		8kV

Características de disparo		B/C/D
Tipo de disparo		Termo-magnético
Ics de capacidad de ruptura operativa		1,5 kA (CC)

Capacidad de rotura máxima lcu		1,5 kA (CC)
Vida eléctrica
Valor promedio real		Promedio 1000 veces
Valor especificado estándar		300 Veces
Vida mecánica
Valor promedio real		≥15000 Veces
Valor especificado estándar		9700 Veces
Categoría de sobretensión		Ⅲ
Grado de contaminación		3
Nivel de protección		IP40; Terminal IP20
Resistencia a la humedad y al calor.		Categoría2
Humedad relativa		≤95%
Resistencia a las vibraciones		Según IEC60068-2-6
Parámetros de resistencia al impacto mecánico		Según IEC60068-2-27

Capacidad de cableado		2,5~35 mm²
Par de cableado		3,0 Nm
Temperatura ambiente de funcionamiento		-30℃~+70℃
Temperatura ambiente de almacenamiento		-40℃~+85℃
Método de instalación		DIN35
Altitud		≤2000m
Peso		0,13 kg/poste
Dimensión	Longitud	108mm

	Ancho	18mm	36mm	54mm	72mm
	Altura	Máximo 78 mm
Paquete	Piezas/Caja	12	6	4	3

	Caja/cartón	10
	Cartón/palé	80
Almacenamiento		El producto debe almacenarse en un almacén bien ventilado, con Humedad relativa no superior al 80% y temperatura ambiente. debe estar entre -40 ℃ y +80 ℃. Además, no debe haber presencia de gases ácidos, alcalinos o corrosivos.

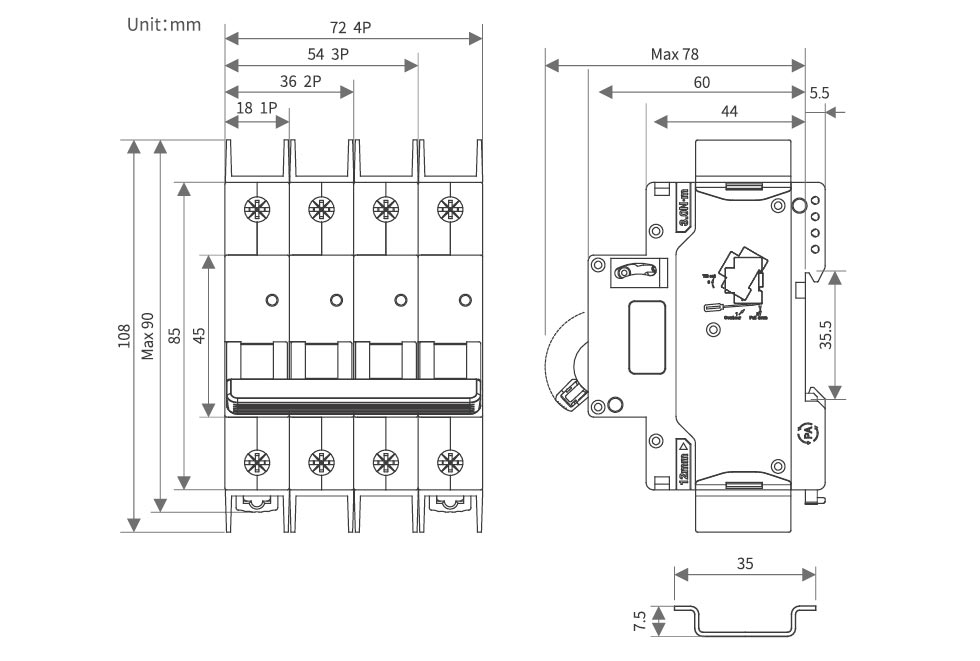

Apariencia y dimensiones de instalación

High Voltage DC Miniature Circuit Breaker

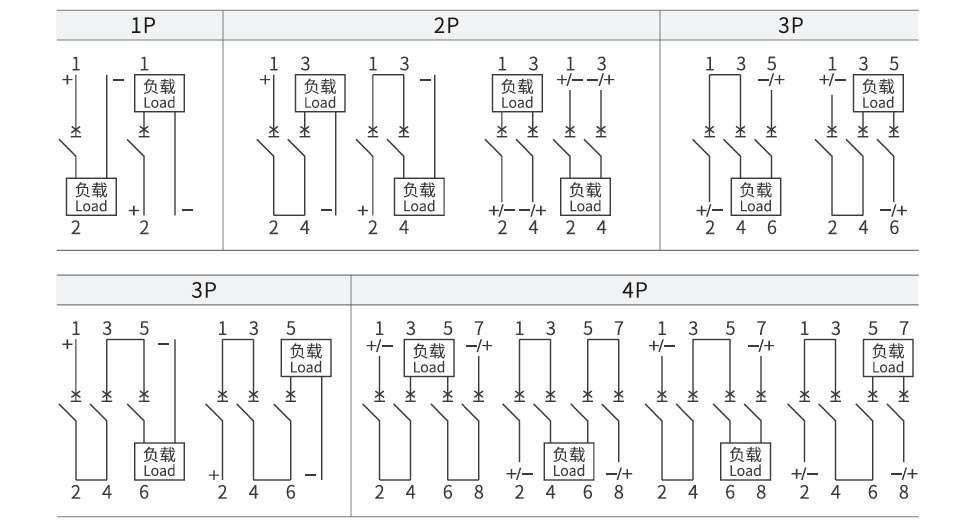

Diagrama de cableado de CC

High Voltage DC Miniature Circuit Breaker

Factor de reducción

Tabla de factores de reducción de temperatura

Temperatura	-30 ℃	-25 ℃	-20℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10℃	15℃
Coeficiente de corriente de funcionamiento nominal	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60℃	65ºC	70 ℃
Coeficiente de corriente de funcionamiento nominal	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabla de factores de reducción de altitud

Altitud /m	2000	3000	4000	5000
Coeficiente actual de trabajo nominal	1	0.96	0.91	0.86
Coeficiente de voltaje de trabajo nominal	1	1	1	1
Coeficiente de voltaje soportado de frecuencia de potencia nominal	1	0.9	0.82	0.71
Coeficiente de voltaje nominal soportado por impulso	1	0.9	0.82	0.71
Límite nominal de capacidad del segmento de cortocircuito y vida eléctrica coeficiente	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabla de factores de reducción para instalación de MCBS uno al lado del otro

No. de MCB	1	2~3	4~5	6~8	9~10
En≤25A Coeficiente	1	0.96	0.9	0.8	0.7
Coeficiente 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Accesorio

Dispositivo de liberación auxiliar MX
Tensión de control nominal Nosotros	CC: 24 ~ 48 V CA: 110 ~ 230 V
Tiempo máximo de disparo	<10 ms
Resistencia de la bobina	5Ω
Limitar la corriente	≥1.6A
Vida mecánica	10000 veces
Vida eléctrica	4000 veces
Par de cableado	0,8 N·m
Capacidad de cableado	1,0 mm²Cable duro
	Cable blando de 1,0 mm² con terminales
Rango de temperatura de funcionamiento	-30℃~+70℃


Condiciones ambientales	No debe haber sustancias explosivas peligrosas ni nocivas. Gases o polvo conductor que pueden corroer o dañar el aislamiento.
Posición de montaje	Al lado izquierdo del disyuntor

Condiciones de instalación	Montaje en carril estándar DIN35 mm

Contacto auxiliar DE
Capacidad de ruptura de contactos	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Voltaje mínimo de funcionamiento	5V


Corriente mínima de funcionamiento	10mA


Tensión nominal de aislamiento	500V
Corriente nominal de cortocircuito limitada Ik	1000A
Corriente de calefacción acordada Ith	4A
Vida mecánica	10000 veces
Vida eléctrica	4000 veces
Par de cableado	0,8 N·m
Capacidad de cableado	1,0 mm²
Número de contactos	1 normalmente abierto, 1 normalmente cerrado

Rango de temperatura de funcionamiento	-30℃~+70℃
Condiciones ambientales	No debe haber sustancias explosivas peligrosas ni nocivas. Gases o polvo conductor que pueden corroer o dañar el aislamiento.

Posición de montaje	Al lado izquierdo del disyuntor

Condiciones de instalación	Montaje en carril estándar DIN 35 mm
