Disyuntor miniatura de CC

El disyuntor miniatura de CC SYB5-80, suministrado por el fabricante chino Zhejiang Soutya New Energy LLC, proporciona protección para circuitos de CA 230/400 V y CC de 300~1200 V.
Características clave
▶ Común para CA y CC (CA 230/400 V, CC 300 ~ 1200 V)
▶ Sin distinción de polaridad positiva o negativa, protección bidireccional, más fácil de instalar.
▶ Arco corto de alta rotura, mayor seguridad.

Enviar Consulta

Descripción del Producto

El disyuntor en miniatura de CC SYB5-80, suministrado por una empresa con sede en China fabricante Zhejiang Soutya New Energy LLC, es un 300–1200 V CC y 230/400 Disyuntor miniatura bidireccional y no polarizado V AC, de 10 KA AC / Capacidad de corte de CC de 6 KA, diseñada para protección de alto voltaje en energía fotovoltaica sistemas, sistemas de almacenamiento de energía en baterías (BESS) y vehículos eléctricos equipo de carga.

Característica

Protección contra cortocircuitos, protección contra sobrecargas
Capacidad de ruptura máxima: 10 KA AC / 6KA DC
Protección bidireccional no polar
arco corto
Material retardante de llama

Escenarios de aplicación

1. Cajas combinadoras fotovoltaicas residenciales y comerciales

Protege entradas de cadena de 300 a 1200 V CC y salidas de inversor de 230 V/400 V CA; El ancho unipolar duplica la densidad en recintos pequeños.

2.Inversores híbridos con batería fotovoltaica

Disyuntor bidireccional no polarizado en manijas de bus de batería de 300 a 1200 V CC cargar y descargar corrientes sin necesidad de recablear.

3. Cargadores pequeños de CC para vehículos eléctricos (≤ 20 kW)

Protección del bus de salida de 600–1200 V CC; La ruptura de 6 kA elimina las fallas de arco durante eventos de conexión/desconexión.

4.Racks de CC para centros de datos y telecomunicaciones

Las combinaciones de polos protegen servidores de 48 V/240 V/380 V o sucursales UPS hasta 1200 V CC; El montaje en riel DIN ahorra espacio en el gabinete.

5. Microrredes CC de bajo voltaje

Distribución de 380–1200 V CC para iluminación LED, ventiladores o bombas; Curvas B/C/D coincidir con diversas características de carga.

6. Sitios hostiles o de gran altitud

−30 °C a +70 °C, sin reducción de potencia hasta 2 000 m, se adapta a carcasas IP66 para Cocheras, plantas agrivoltaicas y cubiertas.

Parámetro técnico

Modelo		SGB5-80

Polo		1P	2P	3P	4P
Tensión de trabajo nominal Ue		230 VCA	400 VCA	400 VCA	400 VCA
		300 VCC	600 VCC	900 VCC	120 VCC
Corriente máxima de cuadro		80A
Corriente nominal en		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Tensión nominal de aislamiento Ui		690 VCA
		600 VCC 900 VCC 1200 VCC
Tensión nominal soportada al impulso Uimp		8kV

Características de disparo		B/C/D
Tipo de disparo		Termo-magnético
Ics Capacidad de corte operativa lcs		7,5 kA (CA) 6 kA (CC)
Icu Ultimate capacidad de frenado lcu		10 kA (CA) 6 kA (CC)
Vida eléctrica
Valor promedio real		Promedio de 4000 veces (AC) 1000 veces (DC)

Valor especificado estándar		1500 veces (CA) 300 veces (CC)

Vida mecánica
Valor promedio real		≥15000 veces
Valor especificado estándar		8500 veces (CA) 9700 veces (CC)

Categoría de sobretensión		Ⅲ
Grado de contaminación		3
Nivel de protección		IP40; Terminal IP20
Resistencia a la humedad y al calor.		Categoría 2
Humedad relativa		≤95%
Resistencia a las vibraciones		Base IEC60068-2-6
Parámetros de resistencia al impacto mecánico.		Base IEC60068-2-27

Capacidad de cableado		25~35mm²
Par de cableado		3,0 Nm
Temperatura ambiente de funcionamiento		-30℃~+70℃
Temperatura ambiente de almacenamiento		-40℃~+85℃
Método de instalación		DIN35
Altitud		≤2000m
Peso		0,13 kg/poste
Dimensión	Longitud	85mm
	Ancho	18mm	36mm	54mm	72mm
	Altura	Máx. 78 mm
Paquete	Piezas/Caja	12	6	4	3
	Caja/cartón	10
	Cartón/palé	80
Almacenamiento		El producto debe almacenarse en un almacén bien ventilado, con Humedad relativa no superior al 80% y temperatura ambiente. debe estar entre -40 ℃ y +80 ℃. Además, no debe haber presencia de gases ácidos, alcalinos o corrosivos.

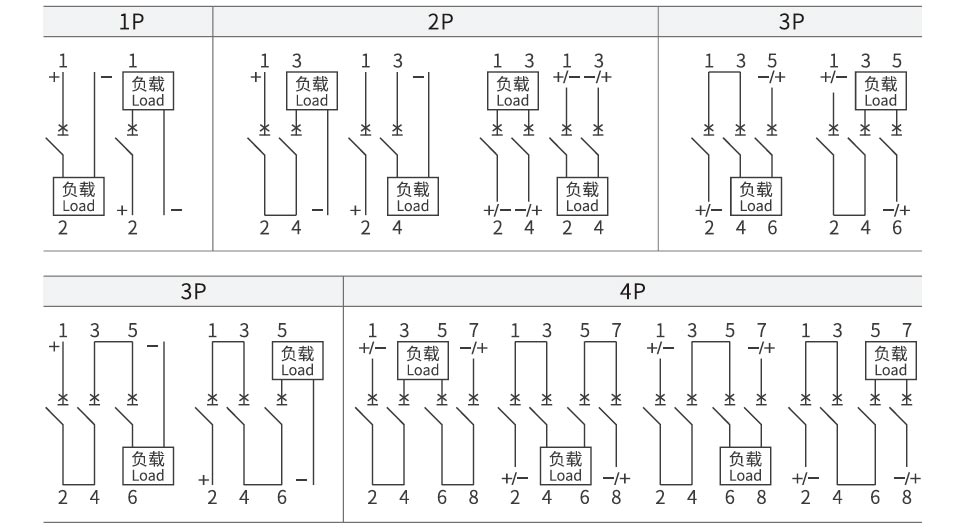

Diagrama de cableado de CC

DC Miniature Circuit Breaker

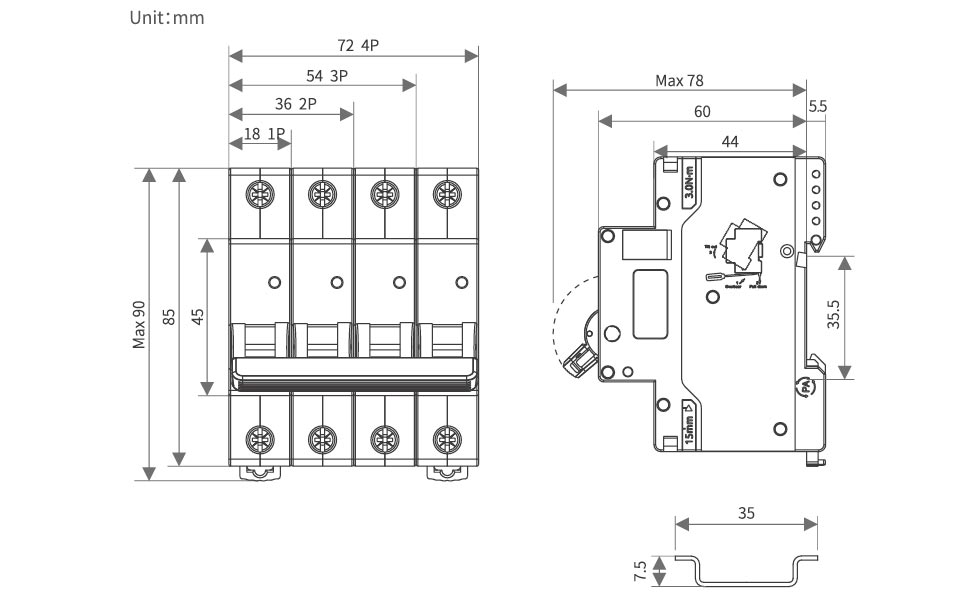

Apariencia y dimensiones de instalación

DC Miniature Circuit Breaker

Factor de reducción

Tabla de factores de reducción de temperatura

Temperatura	-30 ℃	-25 ℃	-20℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10℃	15℃
Coeficiente de corriente de funcionamiento nominal	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60℃	65ºC	70 ℃
Coeficiente de corriente de funcionamiento nominal	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabla de factores de reducción de altitud

Altitud /m	2000	3000	4000	5000
Coeficiente actual de trabajo nominal	1	0.96	0.91	0.86
Coeficiente de voltaje de trabajo nominal	1	1	1	1
Coeficiente de voltaje soportado de frecuencia de potencia nominal	1	0.9	0.82	0.71
Coeficiente de voltaje nominal soportado por impulso	1	0.9	0.82	0.71
Límite nominal de capacidad del segmento de cortocircuito y vida eléctrica coeficiente	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabla de factores de reducción para instalación de MCBS uno al lado del otro

No. de MCB	1	2~3	4~5	6~8	9~10
En≤25A Coeficiente	1	0.96	0.9	0.8	0.7
Coeficiente 32A≤In≤63A	1	0.92	0.8	0.7	0.6
80A≤In≤125A Coeficiente	1	0.9	0.8	0.7	/

Accesorio

Dispositivo de liberación auxiliar MX
Tensión de control nominal Nosotros	CC: 24 ~ 48 V CA: 110 ~ 230 V
Tiempo máximo de disparo	<10 ms
Resistencia de la bobina	50
Limitar la corriente	≥1.6A
Vida mecánica	10000 veces
Vida eléctrica	4000 veces
Par de cableado	0,8 N·m
Capacidad de cableado	1,0 mm²Cable duro
	Cable blando de 1,0 mm² con terminales
Rango de temperatura de funcionamiento	-30℃~+70℃


Condiciones ambientales	No debe haber sustancias explosivas peligrosas ni nocivas. Gases o polvo conductor que pueden corroer o dañar el aislamiento.
Posición de montaje	Al lado izquierdo del disyuntor

Condiciones de instalación	Montaje en carril estándar DIN35 mm

Contacto auxiliar DE
Capacidad de ruptura de contactos	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Voltaje mínimo de funcionamiento	5V
Corriente mínima de funcionamiento	10mA
Tensión nominal de aislamiento	500V
Corriente nominal de cortocircuito limitada	1000A
Corriente de calefacción acordada Ith	4A
Vida mecánica	10000(veces)
Vida eléctrica	4000(veces)
Par de cableado	0,8 N·m
Capacidad de cableado	1,0 mm²
Número de contactos	1 normalmente abierto, 1 normalmente cerrado

Rango de temperatura de funcionamiento	-30℃~+70℃


Condiciones ambientales	No debe haber sustancias explosivas peligrosas ni nocivas. Gases o polvo conductor que pueden corroer o dañar el aislamiento.
Posición de montaje	Al lado izquierdo del disyuntor

Condiciones de instalación	Montaje en carril estándar DIN 35 mm
