Interruptor aislador de CC externo

El interruptor aislador de CC externo SYDSE-32, suministrado por el fabricante chino Zhejiang Soutya New Energy LLC, proporciona un aislamiento seguro para circuitos de CC de 300 a 1500 V de hasta 32 A en instalaciones fotovoltaicas, de almacenamiento de energía y de carga de vehículos eléctricos.
▶ El nivel de protección general de la máquina es IP66.
▶ Contacto giratorio con diseño autolimpiante, de larga vida útil.
▶ Los conectores MC4 hacen que el cableado sea más cómodo.
▶ Aplicado en el lado CC de sistemas fotovoltaicos distribuidos

Enviar Consulta

Descripción del Producto

El interruptor aislador de CC externo SYDSE-32, suministrado por un fabricante con sede en China Zhejiang Soutya New Energy LLC, es un 300–1500 V CC, 32 A no polarizado Interruptor giratorio con una separación de contactos de 8 mm y rotación de doble apertura. Contactos para una rápida extinción del arco. Está diseñado para un manual confiable. Aislamiento en cajas de combinación fotovoltaica, cadenas de baterías y sistemas de almacenamiento de energía.

Característica

No polaridad
Protección IP66
Arco corto
Material retardante de llama
Contacto giratorio con diseño autolimpiante.

Escenarios de aplicación

1. Cajas combinadoras de cadenas fotovoltaicas

Montado entre las cadenas entrantes y el bus de CC, el aislador proporciona instaladores un punto de interrupción visible y bloqueable para un mantenimiento seguro de la cadena o Apagado rápido durante condiciones de falla.

2.Estantes de almacenamiento de energía para baterías

Colocado en las patas positiva y negativa de cada grupo, permite a los técnicos para aislar bastidores de baterías individuales sin apagar todo el banco, compatible con protocolos de seguridad contra incendios y servicio de intercambio en caliente.

3.Patines ESS en contenedores

Utilizado como desconexión de CC manual en la pared externa del patín, el IP66 La carcasa resiste el lavado y el polvo, mientras que la separación de contacto de 8 mm cumple con los requisitos. Requisito de aislamiento de 1500 V para NEC 690.35 e IEC 60364-5-53.

4.Armarios de carga rápida para vehículos eléctricos

El diseño bidireccional no polarizado interrumpe de forma segura la corriente continua de 800-1000 V. enlace entre el módulo del cargador y el paquete de baterías, lo que permite una parada de emergencia o Reemplazo del módulo sin daños al arco.

5. Inversores comerciales de azotea

Instalado directamente debajo del inversor, el mango giratorio se puede bloquear en la posición APAGADO para bloqueo/etiquetado durante el reemplazo del inversor o Servicio de falla de arco, eliminando la necesidad de subir al combinador del borde del techo. caja.

Parámetro técnico

Modelo no.		SYDSC-32
Tensión nominal de aislamiento	Vcc	1500
Corriente de calentamiento convencional	A	32
Tensión nominal soportada al impulso	Vcc	8000
Icw Corriente nominal de resistencia a corto plazo	A	780
Capacidad nominal de cortocircuito	A	1200
Resistencia de contacto	mΩ	≤3
Resistencia de aislamiento	mΩ	≥50
Área máxima de cable (incluido el puente)
Cable único o estándar	mm²	4-10
Esfuerzo de torsión
Terminal de cableado del interruptor del módulo M⁴par de apriete del tornillo		1.2-1.8
Posición de la perilla del interruptor		12:00 encendido, 9:00 apagado
Vida mecánica		10000
Vida eléctrica, frecuencia de funcionamiento.		300 veces/200 veces/hora
Vida eléctrica, frecuencia de funcionamiento.		300 veces/200 veces/hora
Polos CC		2、4
Distancia de contacto (Distancia de polos)	milímetros	8
Temperatura de funcionamiento	℃	-40 a +85
Temperatura de almacenamiento	℃	-40 a +85
Nivel de contaminación		3
Clase de sobretensión		Ⅲ
Grado IP con caja impermeable		IP66 NE

Parámetros de cableado

Modelo	Cadena	Polo	(Categoría de utilización)DC-PV1DC-PV2IEC/EN60947GB/T14048.3
			300V		600V		800V		1000V		1500V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSE-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

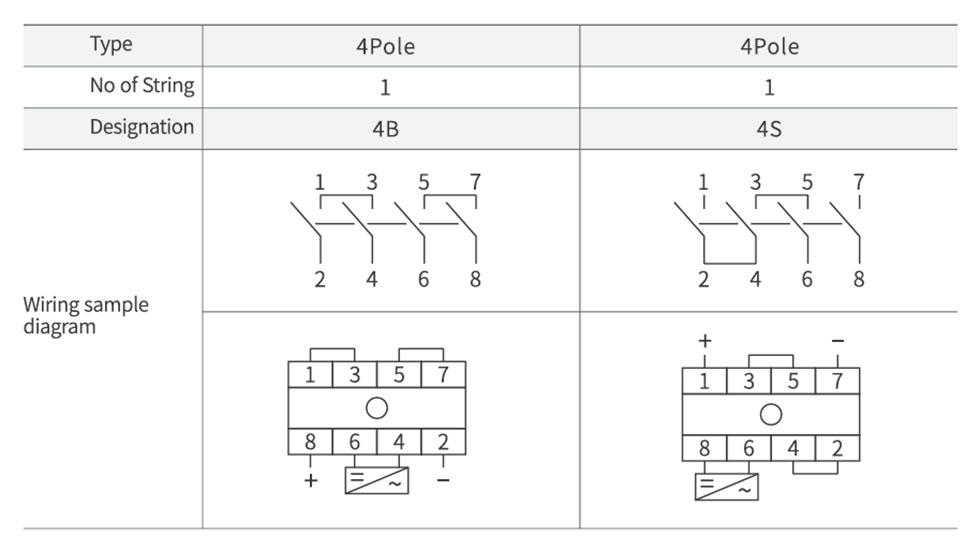

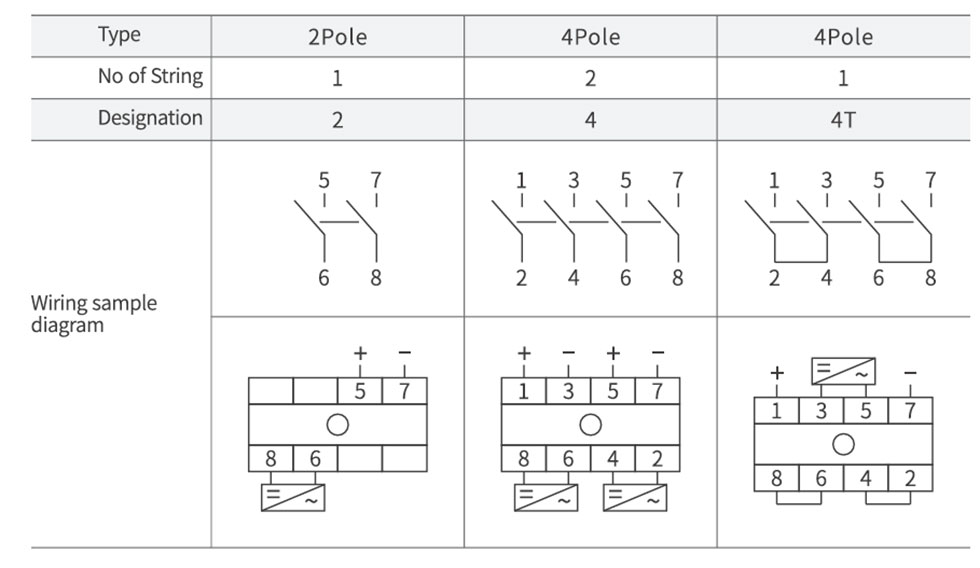

Diagrama de cableado

External DC Isolator Switch

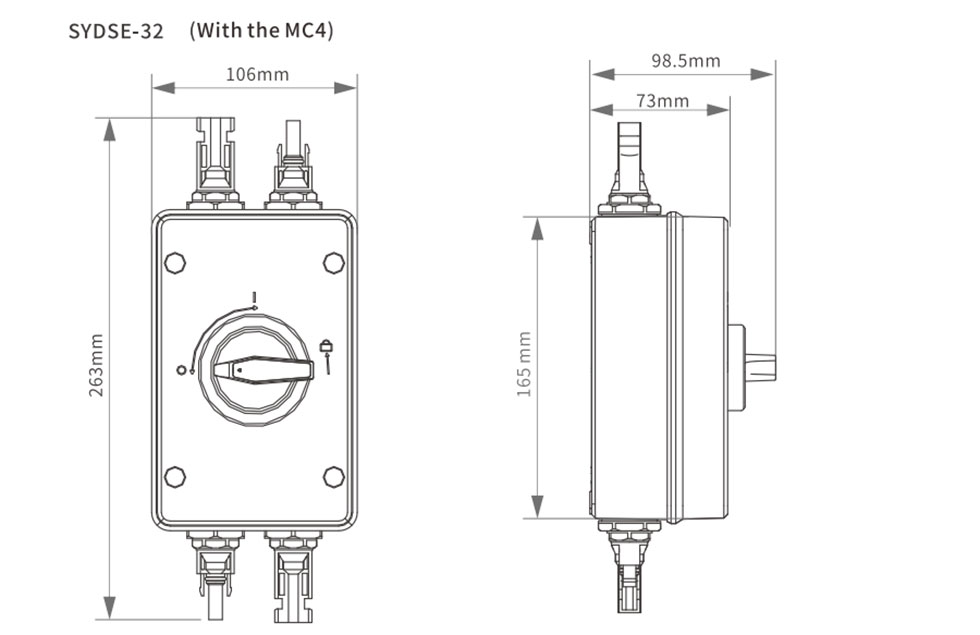

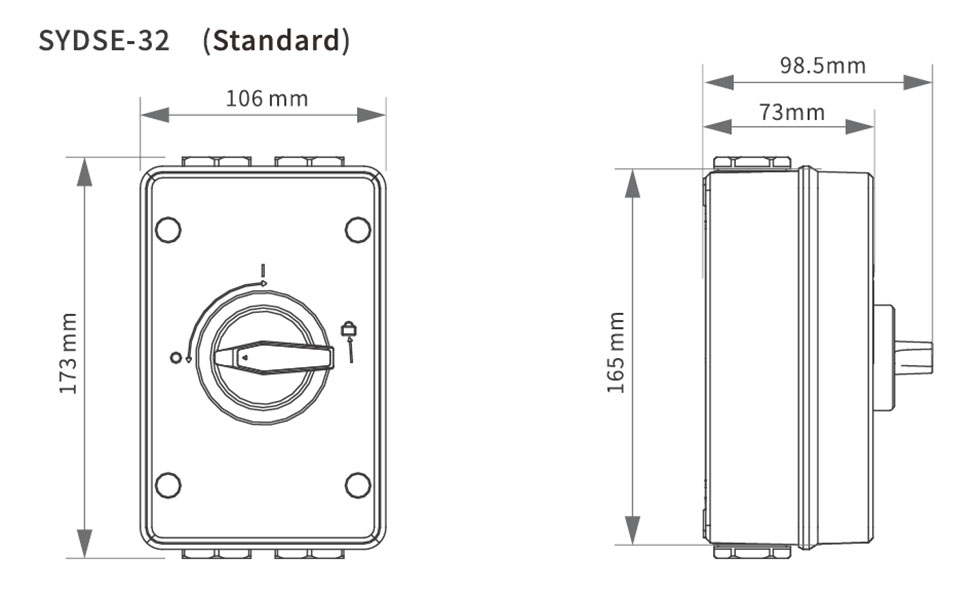

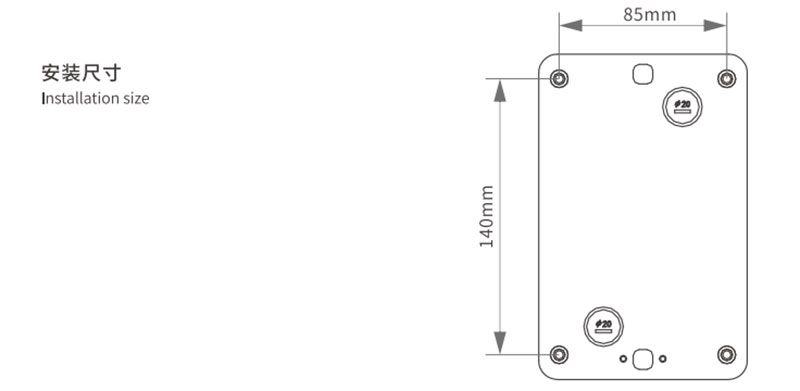

Apariencia y dimensiones de instalación

External DC Isolator Switch

Zhejiang Soutya New Energy LLC
