Interruptor aislador de tipo extraíble de CC

El interruptor aislador de tipo extraíble de CC SYDSC-32, suministrado por un fabricante con sede en China Zhejiang Soutya New Energy LLC, es un aislador rotativo de 1500 V CC, 32 A Con contactos giratorios de doble rotura que garantizan una rápida extinción del arco. y alta confiabilidad. Con una clasificación a prueba de cortocircuitos de 1200 A y 8 Distancia de contacto de mm, está diseñado para un aislamiento seguro del circuito en un combinador solar. cajas, cadenas de baterías y sistemas de almacenamiento de energía.

Característica

Conexión rotativa de doble contacto
Protección IP66
No polaridad
Arco corto
Material retardante de llama

Escenarios de aplicación

1. Cajas combinadoras fotovoltaicas

Montado entre strings y el inversor, el mando giratorio simultáneamente desconecta conductores positivos y negativos; los contactos de doble ruptura Proporciona aislamiento sin arco de 1500 V CC y proporciona a los instaladores una interrupción visible. necesarios para un mantenimiento seguro.

2.Paneles CC de almacenamiento de energía de batería

Instalado en la barra colectora del grupo de baterías, el aislador puede interrumpir CC del lado de la batería en un movimiento único y rápido; es un cortocircuito de 1200 A La clasificación a prueba de cierre resiste corrientes de falla inversas durante una emergencia. paradas.

3.Pilas de carga rápida

Dentro de los cargadores rápidos de 800 V, la versión de 4 polos separa dos independientes alimentación de batería. El diseño no polar admite bidireccional. Carga/descarga, mientras que el gabinete IP66 garantiza un funcionamiento al aire libre a largo plazo. confiabilidad.

4. Lados de CC del inversor comercial y de servicios públicos

Cuando un inversor necesita servicio o reemplazo, el SYDSC-32 brinda una clara punto de ruptura, evitando daños por arco a los terminales, y opera desde –40 °C a +85 °C para desiertos o plantas de gran altitud.

5.Subunidades de almacenamiento en contenedores

Se utiliza como interruptor de mantenimiento a nivel de clúster junto con fusibles o disyuntores, Crea un esquema de aislamiento de dos etapas (fusible más aislador) que limita las interrupciones. alcance y mejorando la disponibilidad general del sistema.

Parámetro técnico

Parámetros de cableado

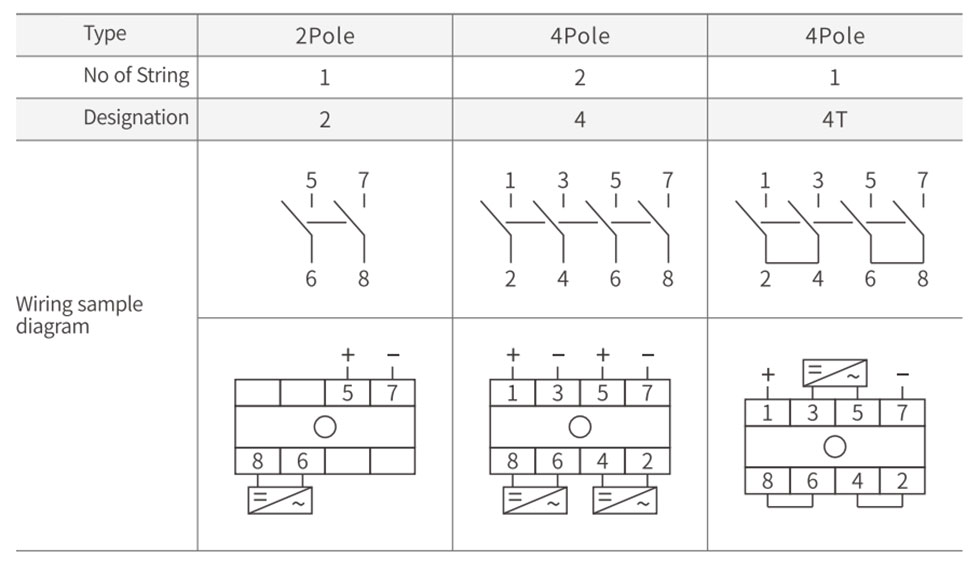

Diagrama de cableado

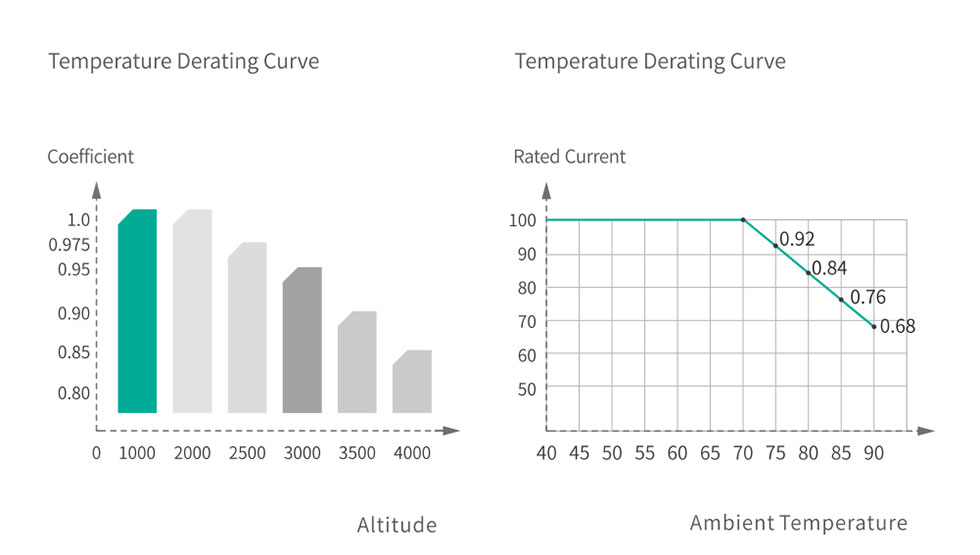

Curva de reducción

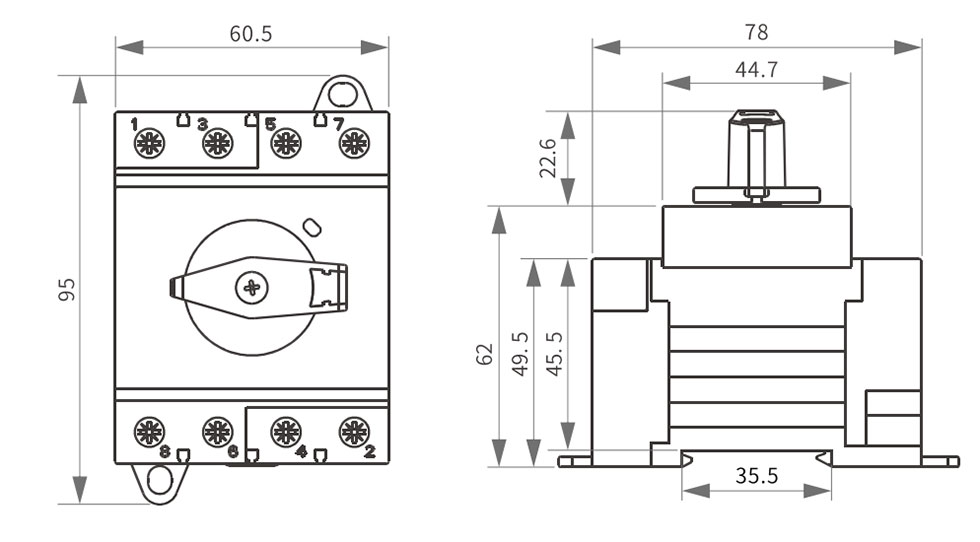

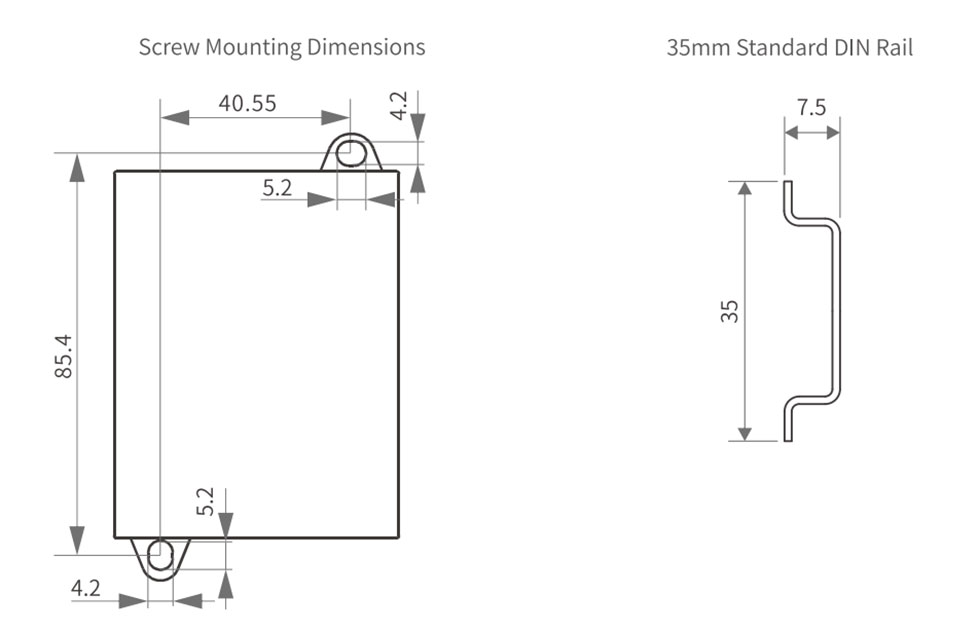

Apariencia y dimensiones de instalación
