Disyuntor miniatura de reconexión automática

El disyuntor en miniatura de reconexión automática suministrado por una empresa con sede en China fabricante Zhejiang Soutya New Energy LLC. Cuenta con un circuito en miniatura Disyuntor como interruptor principal, equipado con un interruptor inteligente ultrapequeño Operador eléctrico con microprocesador. Tiene funciones para sobretensión, acciones de subtensión, pérdida de tensión y retardo de tiempo, con reconexión después de la recuperación de tensión. Cumple con las tecnicas Especificaciones para disyuntores fotovoltaicos distribuidos conectados a la red: GB/T 10963.1, IEC/EN 60898-1 y Q/GDW 1972.

Característica

Protección contra cortocircuitos
Protección contra sobre/bajo/pérdida de voltaje
después de la recuperación de voltaje
Capacidad de ruptura nominal de 10 kA
Tiempo de cierre automático: 7s-10s

Parámetro técnico

Entorno operativo

Altitud: ≤2000m;
Categoría de instalación: Ⅱ、Ⅲ;
Método de instalación: montaje en carril DIN vertical integrado
Grado de contaminación: 2.

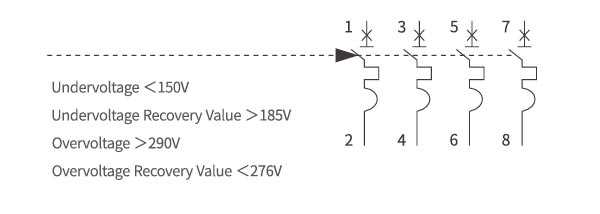

Diagrama de cableado

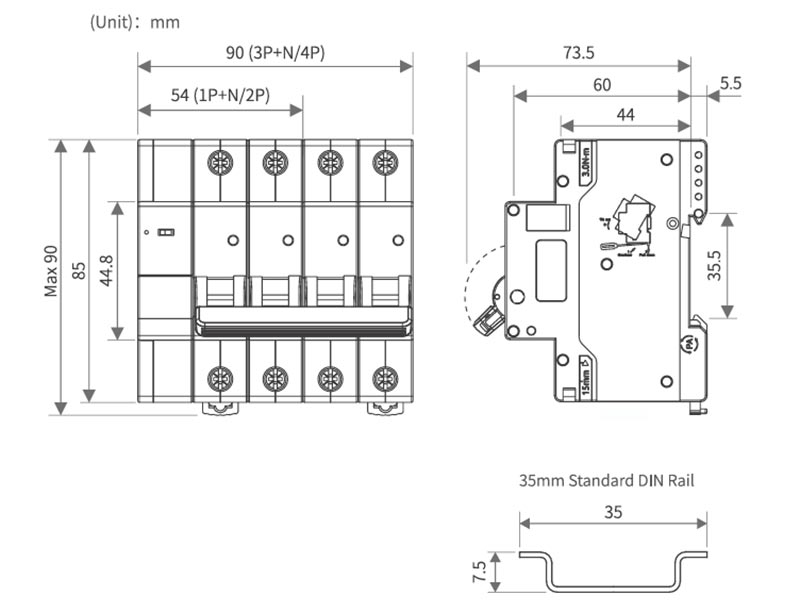

Apariencia y dimensiones de instalación

Escenarios de aplicación

1. Sistemas fotovoltaicos de cadena C&I y para tejados

Techo residencial y comercial monofásico o trifásico de 400 V/230 V matrices; Se monta dentro de la caja de conexiones de CA que se encuentra entre la cadena. inversor y el medidor de servicios públicos para dar sobrecarga, cortocircuito y automático volver a cerrar después de la recuperación de la tensión de red.

2. Salida de CA del inversor conectado a la red

Instalado de fábrica por fabricantes de equipos originales de inversores como protector de CA estándar en 5-15 kW modelos monofásicos o trifásicos de 10-30 kW; Tapas con poder de corte de 10 kA la alta corriente de falla potencial vista en el tablero de distribución.

3. Tableros de medición de energía distribuida

Se utiliza como dispositivo principal de aislamiento/MCB dentro de la “caja de medidor fotovoltaico” requerida por Normas de servicios públicos de State-Grid/China Southern Power; viaje por bajo voltaje <150 V y disparo por sobretensión >290 V garantizan desconexión automática cuando la rejilla se desplaza fuera de la ventana anti-isla.

4. Cocheras y cadenas agrovoltaicas

Pilares del combinador exterior donde el reinicio manual es inconveniente; 20 000 ciclos La vida mecánica y la clasificación de –25 °C…+60 °C permiten un funcionamiento estacional sin mantenimiento. operación.

5. Pequeños sistemas de almacenamiento basados ​​en baterías

Modernizaciones de Li-ion o LiFePO₄ acopladas a CA; El disyuntor se abre en el inversor de batería. sobrecorriente y se vuelve a cerrar una vez que el BMS señala voltaje normal, eliminando llamadas de clientes.

6. Quioscos de alumbrado público y carga de vehículos eléctricos

Alimenta el ramal de iluminación de 32 A/40 A o cargador Nivel 2 desde el mismo PV circuito; El tamaño compacto 1P+N o 3P+N de 54 mm/90 mm ahorra un valioso gabinete espacio.

7. Distribución de refugios agrícolas y de telecomunicaciones

Proporciona protección contra subtensión para bombas impulsadas por motor o telecomunicaciones. rectificadores que deben apagarse cuando la débil red rural colapsa, entonces Se reinicia automáticamente cuando la línea recupera >185 V.

8. Unidades de alquiler y patines fotovoltaicos portátiles

Generadores de alquiler de instalación rápida para festivales o sitios de construcción; El reenganche plug-and-play evita la intervención manual cada vez que se desconecta la red o hipo del grupo electrógeno.
