Dispositivo de protección contra sobretensiones de 1500 V CC

El dispositivo de protección contra sobretensiones SYS5-40P 1500V DC, suministrado por una empresa con sede en China fabricante Zhejiang Soutya New Energy LLC, es un 500-1500 V CC, clase T2 SPD con corriente de descarga máxima de 40 kA y protección de voltaje ≤5,2 kV nivel, con una desconexión térmica a prueba de fallas y un control remoto de cambio Contacto de señalización para integración SCADA, diseñado para inmunidad contra sobretensiones en matrices fotovoltaicas a escala de servicios públicos, BESS en contenedores y carga de vehículos eléctricos de alta potencia infraestructura.

Escenarios de aplicación

1. Huertos solares de 1500 V a escala comercial

Dentro del gabinete DC de estaciones inversoras de 3,3 MW, un SPD por entrada MPPT Protege contra rayos directos e indirectos. El nivel de protección de 5,2 kV cumple con la coordinación de aislamiento de 6 kV, mientras que la salida de contacto remoto alimenta el SCADA de la planta para el control centralizado de sobretensiones.

2.BESS en contenedores (2–5 MWh)

En el bus del grupo de baterías de 1200-1500 V, el SPD está montado en riel al lado fusibles; su contacto seco de desconexión térmica está conectado al PCS Circuito de parada de emergencia, que bloquea instantáneamente el convertidor si falla el SPD. y prevenir la propagación del arco.

Centros de carga ultrarrápida de 3,1500 V ≥360 kW

Tanto el bus de 1500 V del gabinete rectificador como el camión de intercambio de baterías de 1000 V El circuito está en paralelo con los SPD, lo que limita las sobretensiones de frente pronunciado de 2 kV/μs desde contactores de alta potencia y protección de módulos IGBT de 1700 V.

4.Sistemas de seguimiento agro-fotovoltaico en terreno montañoso

Los alimentadores de motor Tracker (1000 V) funcionan junto con cadenas de 1500 V durante mucho tiempo. distancias; El SPD, instalado en la caja de conexiones del seguidor, evita la sobretensiones del acoplamiento en las cadenas y evita PID y caja combinadora ruptura del aislamiento.

5.Plataformas de refuerzo fotovoltaicas marinas

En el panel colector superior de 1500 V CC, terminales de cobre niquelado Se utilizan revestimientos antisalinas. La señal remota se convierte a través de Fibra óptica al centro de control en tierra, lo que permite conocer el estado de las sobretensiones en tiempo real. Monitoreo a 40 km de la costa.

Parámetro técnico

Nota: El SPD de categoría T2 se utiliza principalmente en los gabinetes de entrada principales de sistemas de distribución.

Dispositivo accesorio

Dispositivo de aislamiento de fallas

El protector contra sobretensiones está equipado con un dispositivo de protección de aislamiento de fallas. Cuando el protector se estropea por sobrecalentamiento, este dispositivo puede lo desconecta automáticamente de la red eléctrica mientras proporciona una señal de indicación. Cuando el protector funciona normalmente, el indicador la ventana se muestra verde; Después del aislamiento del fallo, la ventana se muestra en rojo.

Dispositivo de señal remota de alarma

El protector se puede fabricar con contactos de señal remota. este dispositivo Incluye un conjunto de contactos normalmente abiertos y normalmente cerrados. cuando el El protector funciona normalmente, el contacto normalmente cerrado está activado. Si uno o más módulos del protector fallan, el contacto pasará de normalmente cerrado a normalmente abierto, activando el contacto normalmente abierto para enviar una señal de fallo.

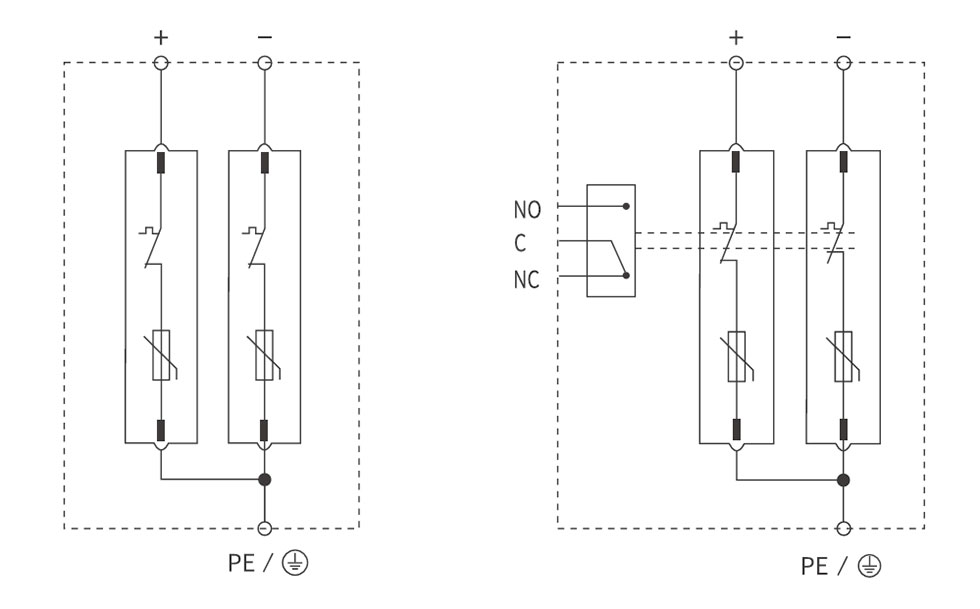

Diagrama de cableado

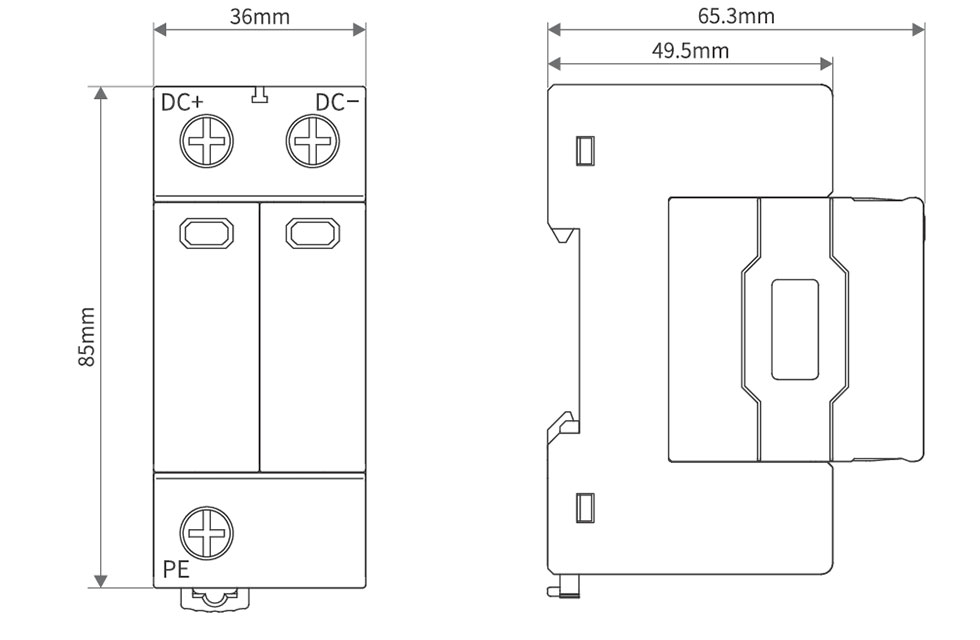

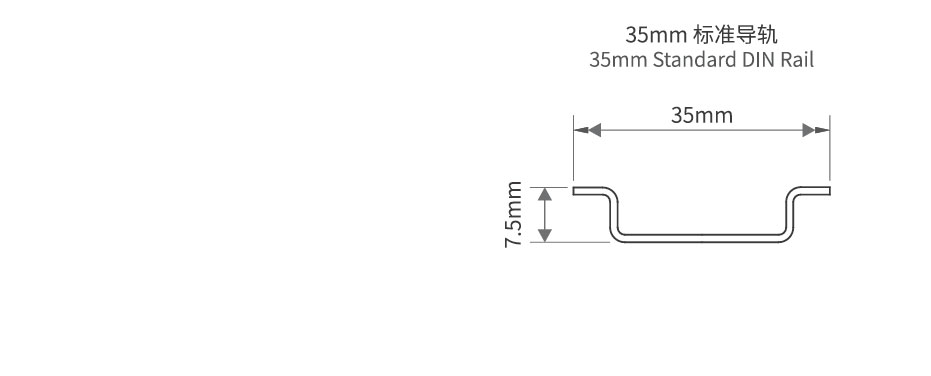

Apariencia y dimensiones de instalación
