Dispositivo protector contra sobretensiones de 1000 V CC

El dispositivo protector contra sobretensiones de CC de 1000 V SYS5-40P, suministrado por una empresa con sede en China fabricante Zhejiang Soutya New Energy LLC, es un 500–1000 V CC, clase T2 SPD con corriente de descarga máxima de 40 kA y protección de voltaje ≤3,9 kV nivel, diseñado para sujetar rayos y sobretensiones de conmutación en residencial Cadenas fotovoltaicas en tejados, pequeñas plantas solares C&I y almacenamiento de baterías domésticas sistemas.

Escenarios de aplicación

1. Fotovoltaica residencial en azoteas

Montado en el lado de CC de inversores string monofásicos o trifásicos de 5 a 20 kW, sujeta rayos inducidos y transitorios de conmutación; la protección de 3,9 kV El nivel protege el aislamiento de la cadena de 600 a 800 V, mientras que el carril DIN IP20 La carcasa cabe dentro de un cuadro de distribución doméstico.

2. Pequeñas plantas solares de plataforma metálica C&I

En sistemas de 20 a 60 kW, se instala un SPD por cada dos cadenas en la cadena. caja combinadora. Los contactos de señal remota están en paralelo y cableados al puerto RS-485 del inversor, enviando alarmas de "fallo SPD" al móvil del propietario aplicación y reducción de inspecciones in situ.

3.Unidades de baterías fotovoltaicas híbridas domésticas

Entre la pila de baterías de 48 V/51,2 V y el bus de CC de 600 V de un todo en uno Inversor, el SPD evita sobretensiones de conmutación generadas por la batería DC-DC etapas se reflejen en los módulos fotovoltaicos.

4.Cargadores CC comunitarios ≤80 kW

En el bus de 750 V CC que alimenta los módulos de potencia, el SPD suprime la formación de arcos. Sobretensiones causadas por ciclos frecuentes de conexión/desconexión, protegiendo el SiC interno. MOSFET y sensores Hall.

5.Renovaciones solares de torres de telecomunicaciones

Una carga de –48 V comparte la misma red de tierra con un bus fotovoltaico de 800 V; el SPD detiene el paso de los rayos a lo largo de los cables de alimentación hacia el refugio eléctrico, mantener BBU y el equipo de transporte en el aire.

Parámetro técnico

Nota: El SPD de categoría T2 se utiliza principalmente en los principales gabinetes de entrada de los sistemas de distribución.

Dispositivo accesorio

Dispositivo de aislamiento de fallas

El protector contra sobretensiones está equipado con un dispositivo de protección de aislamiento de fallas. Cuando el protector se estropea por sobrecalentamiento, este dispositivo puede desconectarlo automáticamente de la red eléctrica mientras proporciona una señal de indicación. Cuando el protector funciona normalmente, la ventana del indicador se muestra en verde; Después del aislamiento del fallo, la ventana se muestra en rojo.

Dispositivo de señal remota de alarma

El protector se puede fabricar con contactos de señal remota. Este dispositivo incluye un conjunto de contactos normalmente abiertos y normalmente cerrados. Cuando el protector funciona normalmente, el contacto normalmente cerrado está activado. Si uno o más módulos del protector fallan, el contacto cambiará de normalmente cerrado a normalmente abierto, activando el contacto normalmente abierto para enviar una señal de falla.

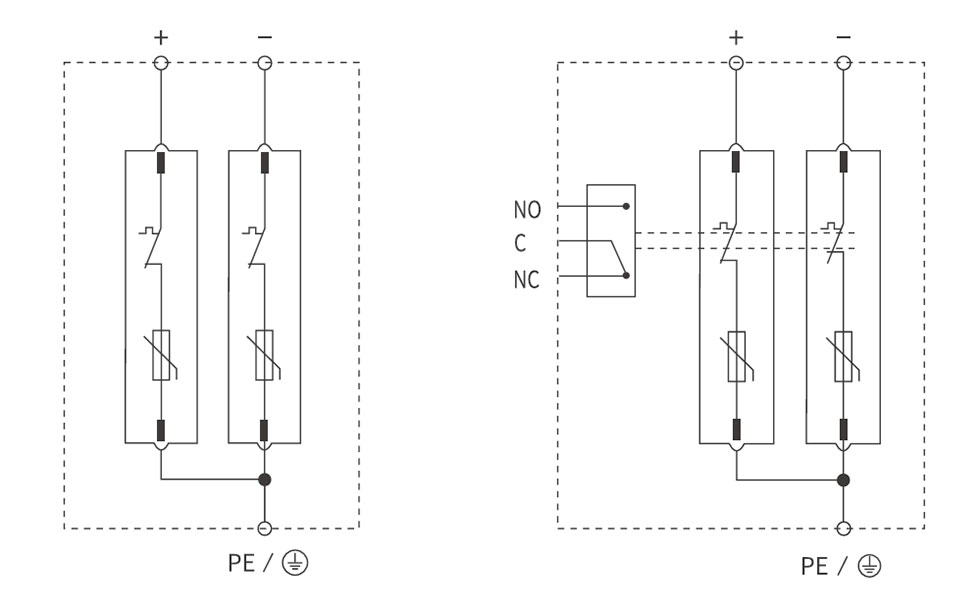

Diagrama de cableado

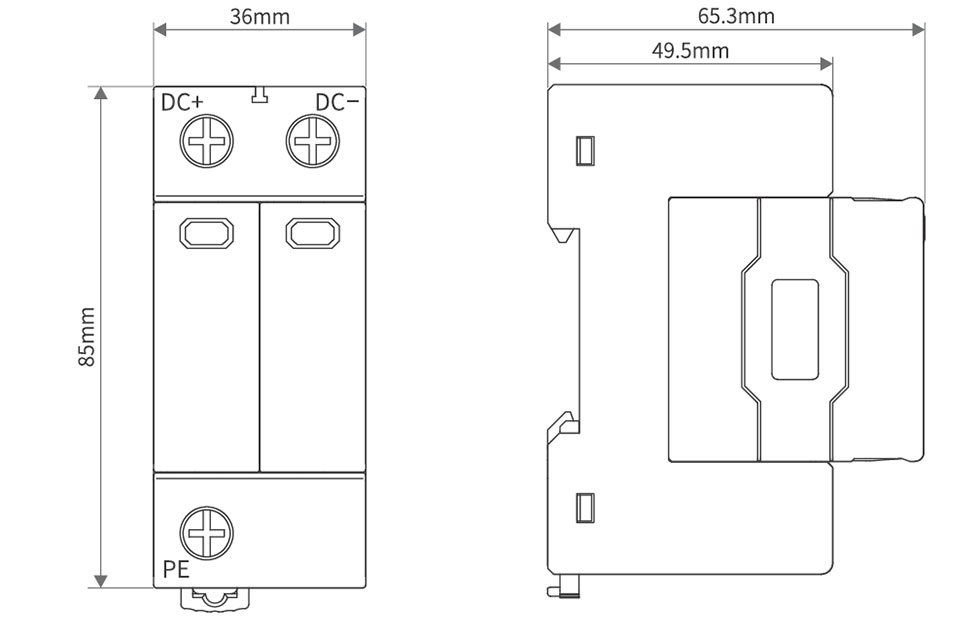

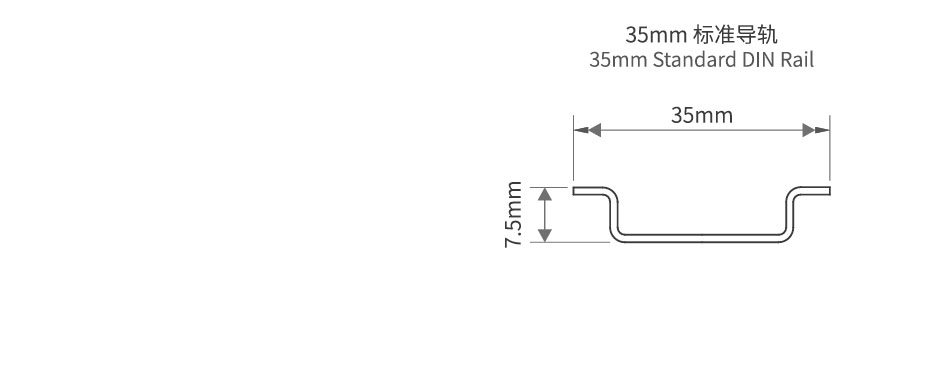

Apariencia y dimensiones de instalación
