Caja combinadora de 1000 V CC, 2 entradas y 2 salidas, tipo aislador

El tipo aislador de 2 entradas y 2 salidas de caja combinadora de CC de 1000 V, suministrado por China El fabricante Zhejiang Soutya New Energy LLC, es una unidad combinadora fotovoltaica de 1000 V CC. con una carcasa de PC ignífuga y protección IP66 que garantiza alta durabilidad y rendimiento confiable en exteriores. El dispositivo integra componentes de seguridad críticos, incluidos 2 dispositivos de protección contra sobretensiones de CC, 4 CC portafusibles y 2 interruptores aisladores de CC tipo jaula de alta resistencia. es Diseñado para ofrecer protección de aislamiento integral y protección contra fugas. y protección de puesta a tierra en sistemas fotovoltaicos de doble cadena.

Parámetro técnico

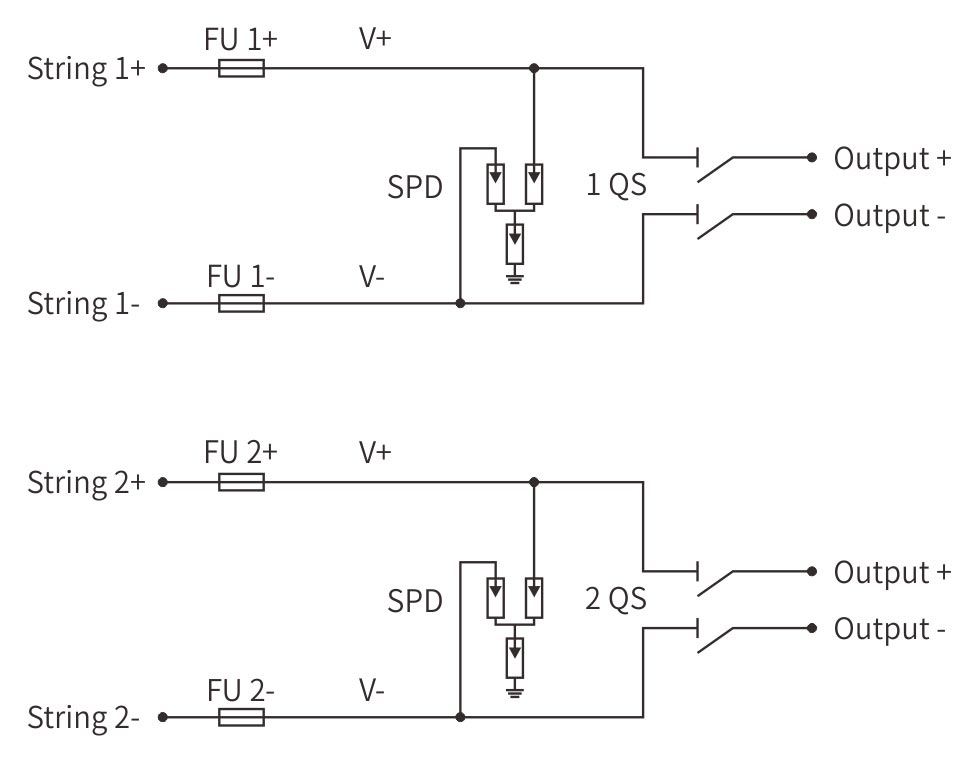

Diagrama de cableado

Escenarios de aplicación

1.Azotea comercial de doble entrada

Diseñado específicamente para tiendas, oficinas y salas de exposición que desean dos cadenas fotovoltaicas conectadas. un techo pero mantiene las salidas separadas. La delgada caja de 2 entradas y 2 salidas se desliza entre vigas, los aisladores gemelos brindan visibilidad de bloqueo en segundos y Los SPD individuales protegen cada cadena; no se necesitan portafusibles adicionales.

2.Alimentación industrial de doble circuito

Se desliza sobre los parapetos de la fábrica donde una matriz mantiene la línea en funcionamiento y la otro respalda la sala de control. La carcasa IP66 resiste el polvo y el lavado, mientras que los dos aisladores giratorios permiten que los equipos de mantenimiento eliminen a ambos lados en vivo. sin cerrar todo el piso.

3.Matrices de “carga dividida” de granja

Se adapta a canalones de graneros o invernaderos para alimentar bombas de riego en el circuito A. y secadores de granos en el circuito B. Cada aislador se encuentra bajo su propia cubierta transparente, para que los agricultores puedan desconectar el circuito de la bomba para el servicio de invierno sin tocar la alimentación de la secadora.

4.Híbridos de almacenamiento solar

Se monta en la pared de la cabina de la batería: la entrada 1 se dirige al inversor híbrido, la entrada 2 al cargador MPPT. Los aisladores dobles permiten un bloqueo seguro del lado de almacenamiento durante el cambio de batería y los contadores de sobretensiones incorporados muestran si la tormenta nocturna golpear cualquiera de las piernas.

5.Torres de telecomunicaciones remotas

Se sujeta al poste detrás de dos paneles delgados que alimentan suministros de CC redundantes. para radios y sensores. La caja de PC ignífuga resiste -40 °C por la noche y sol abrasador, y los dos aisladores dan a los técnicos de la torre un descanso visible antes ellos suben.
