Caja combinadora de 1000 V CC 2 en 1 tipo aislador de salida

El tipo aislador de salida 2 en 1 de caja combinadora de CC de 1000 V, suministrado por China fabricante Zhejiang Soutya New Energy LLC, es una unidad fotovoltaica de 1000 V CC unidad de agregación construida para condiciones adversas en tejados y en el campo. el La carcasa de policarbonato estabilizada a los rayos UV tiene un sellado IP65 para bloquear el polvo y lluvia torrencial, mientras que un solo aislador de CC giratorio tipo jaula operado frontalmente Ofrece aislamiento de rotura visible para seguridad de bloqueo/etiquetado. Internamente, Dos cadenas fotovoltaicas se fusionan individualmente a través de cuatro portafusibles de CC (dos por cadena) y abrazaderas de dispositivo de protección contra sobretensiones (SPD) de CC de Clase II inducidas transitorios de rayos. Barras colectoras positivas, negativas y PE cableadas de fábrica mantener una continuidad de conexión a tierra confiable, lo que hace que la caja sea esencial concentrador de aislamiento manual y conexión equipotencial para subconjuntos pequeños de hasta 2 × Entrada de 15 A.

Parámetro técnico

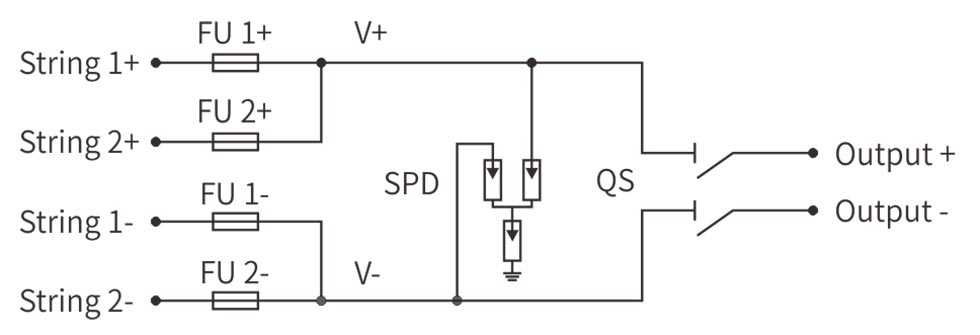

Diagrama de cableado

Escenarios de aplicación

1.Consolidación de cadenas fotovoltaicas: conjuntos pequeños en tejados

Fijada debajo de módulos o en parapetos, la caja fusiona dos cadenas fotovoltaicas en una única alimentación de 1000 V CC. Cuatro portafusibles (dos por cadena) dan protección individual contra sobrecorriente de cadena, mientras que las abrazaderas del SPD Clase II sobretensiones inducidas por rayos cercanos. Un rotativo tipo jaula operado frontalmente El aislador proporciona un bloqueo de rotura visible, lo que permite un mantenimiento seguro del inversor. sin exposición al techo.

2.Alimentadores CC agrícolas – Sistemas de riego y ganadería

Montada en la pared en casas de bombas o lofts de graneros, la unidad suministra energía solar CC a bombas sin escobillas y equipos de ordeño. El sellado IP65 excluye el grano polvo y agua de lavado a alta presión, y el aislador permite a los agricultores romper ambos polos instantáneamente antes de las revisiones estacionales del equipo o el reemplazo de la correa.

3.Refugios de telecomunicaciones remotos: poder de comunicación crítico

Ubicado dentro de los complejos de la torre, el combinador alimenta barras colectoras de CC que alimentan cabezales de radio y bancos de baterías. El SPD protege la electrónica de RF sensible contra sobretensiones transitorias, mientras que el aislador actúa como un desconexión para técnicos que realizan mediciones de puesta a tierra de torres o Cambios de rectificador.

4. Conjuntos de clústeres residenciales: sucursales fotovoltaicas de bloques de apartamentos

Instalado dentro de armarios de medidores o vigas del ático, el gabinete Consolida dos cadenas de módulos para un inversor compartido. Ignífugo El policarbonato y los fusibles a nivel de cuerda mejoran la seguridad en edificios poblados. y el aislador brinda a los servicios de emergencia un único punto etiquetado para aísle el lado de CC durante un incendio.

5.Nodos de microredes industriales: circuitos de respaldo y reducción de picos

Montado con bridas sobre patines que acoplan fotovoltaica con cargadores de montacargas o bastidores de PLC, la caja maneja 15 kW de entrada solar. La capacidad de doble cadena coincide perfiles de demanda de reducción de picos y el aislador bipolar coordinado SPD + Proteger los accionamientos sensibles tanto de los picos de red como de la conmutación del inversor. ruido.
