Cómo dimensionar correctamente una caja combinadora de CC para su sistema de paneles solares

¿Alguna vez se ha preguntado si su sistema de paneles solares funciona de manera tan eficiente y segura como debería? Como propietario o instalador de un sistema solar, probablemente se haya centrado en los paneles y los inversores. Pero hay un componente crítico que a menudo no recibe la atención que merece: elDC caja combinadora. Este héroe anónimo de su conjunto fotovoltaico gestiona el complejo flujo de energía de sus paneles, garantizando que todo funcione sin problemas y protegido. Elegir el incorrecto puede provocar pérdidas de energía, riesgos para la seguridad y frustrantes tiempos de inactividad del sistema. EnSoutya, entendemos estos puntos débiles íntimamente. A través de años de ingeniería y experiencia de campo, hemos visto cómo un tamaño correctoCaja combinadora de CCconstituye la columna vertebral robusta de una instalación solar fiable. Esta guía le explicará, de manera profesional pero sencilla, cómo dimensionar exactamente este componente crucial para sus necesidades específicas.

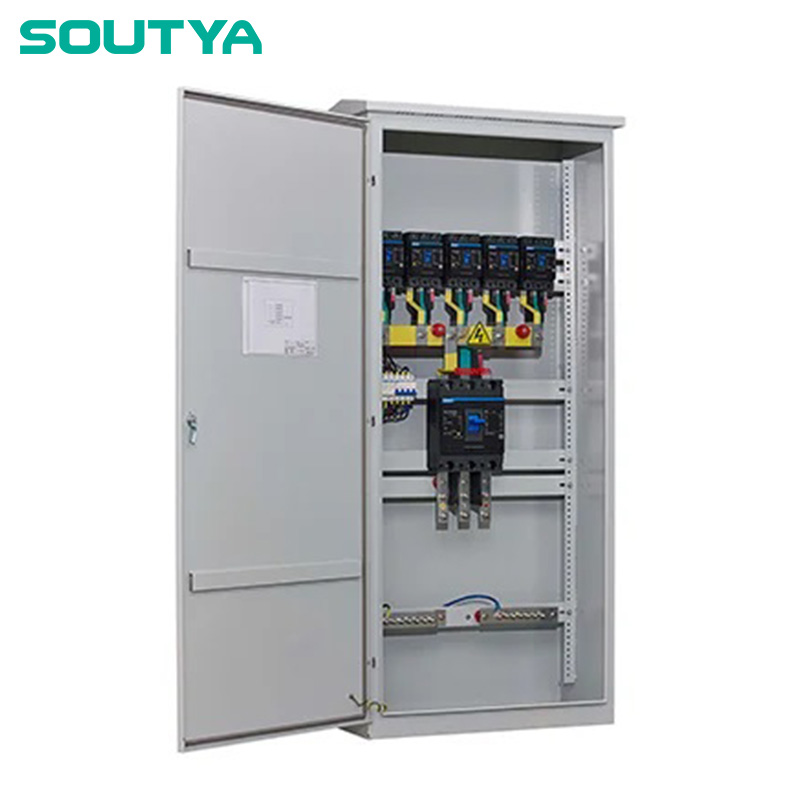

¿Qué es exactamente una caja combinadora de CC y por qué es importante el tamaño?

Empecemos por lo básico. ACaja combinadora de CCEs un recinto montado entre sus paneles solares y el inversor. Su trabajo principal es consolidar la salida de múltiples cadenas solares (grupos de paneles conectados en serie) en un solo par de conductores que alimentan al inversor. Pero hace mucho más. Alberga dispositivos de protección críticos, como fusibles o disyuntores para cada cadena, que protegen contra sobrecargas y corrientes inversas peligrosas. También proporciona un punto central y seguro para el monitoreo, mantenimiento y desconexión del sistema.

Entonces, ¿por qué el tamaño es tan importante? Una caja combinadora de tamaño insuficiente puede sobrecalentarse, disparar los dispositivos de protección innecesariamente o incluso convertirse en un riesgo de incendio. Una caja de gran tamaño, aunque segura, significa que ha gastado dinero en capacidad que no necesita y ha ocupado más espacio del necesario. El tamaño adecuado logra el equilibrio perfecto entre seguridad, rendimiento y rentabilidad. Asegura suCajas combinadoras de CCpuede manejar la corriente eléctrica y el voltaje máximos que produce su conjunto, tanto en condiciones normales como extremas.

¿Qué parámetros eléctricos clave debes calcular primero?

Antes incluso de mirar los catálogos de productos, debe recopilar algunos datos fundamentales del diseño de su conjunto de paneles. Esto no es tan desalentador como parece. Trabajará principalmente con cuatro parámetros clave: corriente de potencia máxima (Imp), corriente de cortocircuito (Isc), voltaje de circuito abierto (Voc) y voltaje máximo del sistema. Estos valores se encuentran en la hoja de datos de sus paneles solares y están influenciados por la temperatura local.

• Corriente de cadena:Esto determina el amperaje necesario para los fusibles/disyuntores de entrada y las barras colectoras internas. El valor clave aquí es elCorriente de cortocircuito (Isc)de un solo panel. Luego aplica factores de seguridad.

• Voltaje de cuerda:Esto determina la clasificación de voltaje requerida para los componentes de la caja. El valor crítico es elVoltaje de circuito abierto (Voc)de un solo panel, ajustado a la temperatura más fría esperada en su sitio. Multiplica el Voc del panel ajustado por el número de paneles en una sola cadena de serie.

Simplifiquemos esto con un ejemplo práctico. Supongamos que estamos usando paneles de 400W con las siguientes especificaciones:

• Isc = 10,5 A

• Vo = 40,5 V

• Coeficiente de temperatura de Voc = -0,3%/°C

Ahora, considere un sitio donde la temperatura más baja registrada es -10°C y tenemos 12 paneles por cadena. El cálculo quedaría así:

Tabla 1: Ejemplo de cálculo de parámetros eléctricos clave

Estos valores calculados (aproximadamente 537 V y 10,5 A por cadena) son la base para seleccionar suCaja combinadora de CC.

¿Cómo se selecciona el modelo de caja combinadora de CC Soutya adecuado?

Una vez que tenga sus parámetros eléctricos básicos, el siguiente paso es combinarlos con una caja combinadora compatible. Aquí es dondeSoutyaLos productos brillan y ofrecen especificaciones claras y sólidas diseñadas para aplicaciones del mundo real. Debes considerar varias especificaciones de la caja.

• Cadenas de entrada máximas:¿Cuántas cuerdas separadas necesitas combinar? Nuestras cajas vienen en configuraciones 4 en 1, 6 en 1, 8 en 1, 10 en 1 e incluso más grandes.

• Voltaje máximo del sistema (Vcc):Esto debe exceder suVoc de cuerda ajustadocalculado en la Tabla 1. Para nuestro ejemplo de 537 V, una caja con clasificación de 600 V o 1000 V sería adecuada, y 1000 V ofrece más margen para futuras expansiones.

• Corriente nominal de entrada de cadena (A):La clasificación del fusible o disyuntor por cadena. Debe ser al menos el 156 % del Isc de la cuerda (según las pautas de NEC). Para nuestro Isc de 10,5 A: 10,5 A * 1,56 =16.38A. Seleccionaría el siguiente tamaño estándar superior, generalmente un20Afusible.

• Clasificación de corriente de salida principal (A):La clasificación del disyuntor o fusible de salida principal. Esto se basa en elsuma de todas las corrientes de entrada de la cadenamultiplicado por un factor de seguridad y diversidad.

Digamos que nuestro proyecto de ejemplo tiene 6 cadenas idénticas. Así es como seleccionaríamos unSoutyamodelo:

Tabla 2: Guía de selección de caja combinadora Soutya (Ejemplo: SY-COM-6S)

Como puedes ver, elSoutyaEl modelo SY-COM-6S no solo cumple sino que supera los requisitos de nuestro sistema de ejemplo, proporcionando márgenes de seguridad vitales y valiosas características opcionales. NuestroCajas combinadoras de CCse construyen con esta filosofía: proporcionar margen para la confiabilidad y opciones para el conocimiento.

¿Cuáles son las preguntas frecuentes comunes sobre las cajas combinadoras de CC?

Navegar por los detalles puede generar muchas preguntas. Éstos son tres de los más frecuentes que encontramos enSoutya.

Pregunta frecuente 1: ¿Puedo conectar cadenas con diferentes números de paneles o diferentes marcas de paneles a la misma caja combinadora de CC?
Es técnicamente posible, pero generalmente no se recomienda a menos que la caja esté diseñada específicamente para ello. El problema principal es la falta de coincidencia de voltaje. Las cadenas con diferentes voltajes (debido a diferentes recuentos de paneles o especificaciones) intentarán ecualizarse cuando se combinen, lo que provocará una pérdida de potencia de salida y tensión potencial en la cadena de menor voltaje. Para un rendimiento óptimo, todas las cadenas conectadas a un estándarCaja combinadora de CCdeben ser idénticos en modelo, cantidad y orientación del panel.

Pregunta frecuente 2: ¿Necesito siempre un fusible para cada cadena en mi caja combinadora?
No siempre. El Código Eléctrico Nacional (NEC) proporciona una excepción clave. Si solo tiene dos cadenas en paralelo, normalmente no necesita fusibles de cadena porque es poco probable que la corriente inversa máxima posible de una cadena en buen estado a una en falla exceda la ampacidad de la cadena en falla. Sin embargo, si tiene tres o más cadenas en paralelo, se necesitan fusibles o disyuntores para cada cadena.obligatoriopara proteger contra el flujo excesivo de corriente inversa. Todo estándarSoutyaLas cajas combinadoras vienen preconfiguradas con la protección requerida por cadena para un cumplimiento y seguridad totales.

Pregunta frecuente 3: ¿Qué importancia tiene la clasificación IP (protección de ingreso) de una caja combinadora y qué debo buscar?
Extremadamente importante. ElCaja combinadora de CCse instala al aire libre, expuesto a la lluvia, el polvo y posiblemente la nieve. Un sellado deficiente puede provocar la entrada de humedad, provocando corrosión, cortocircuitos y fallos del sistema. Para la mayoría de las aplicaciones al aire libre, una clasificación mínima deIP65Se recomienda. Esta clasificación garantiza una protección completa contra la entrada de polvo y protección contra chorros de agua a baja presión desde cualquier dirección.SoutyaLos gabinetes generalmente están clasificadosIP65o superior, lo que garantiza una durabilidad a largo plazo en condiciones ambientales adversas.

¿Cómo influyen los factores físicos y ambientales en su elección?

Las especificaciones eléctricas son la mitad de la historia. Dónde y cómo montar la caja es igualmente crucial. Considere el material de la carcasa: el plástico dieléctrico es rentable y resistente a la corrosión, mientras que el metal (como el aluminio con recubrimiento en polvo) ofrece resistencia mecánica y disipación de calor superiores. El tamaño físico debe acomodar todos los componentes con espacio adecuado para doblar cables. Las ubicaciones de entrada de los conductos deben coincidir con su plan de cableado.

El medio ambiente es clave. Los sitios costeros exigen una alta resistencia a la corrosión. Las áreas con alta actividad de rayos hacen que un dispositivo de protección contra sobretensiones (SPD) incorporado de alta capacidad no sea negociable. Para climas cálidos, asegúrese de que la clasificación de temperatura de la caja y la reducción de sus componentes (como los fusibles) sean suficientes. EnSoutya, diseñamos nuestroCajas combinadoras de CCCon estos desafíos globales en mente, utilizando materiales y diseños que resisten la prueba del tiempo y los elementos.

¿Listo para construir un sistema solar más seguro y eficiente?

Dimensionando tuCaja combinadora de CCcorrectamente no es sólo un ejercicio técnico de marcar casillas; es una inversión en la seguridad, eficiencia y longevidad de toda su inversión en energía solar. Al calcular metódicamente los parámetros de su cadena y combinarlos con un producto robusto y bien diseñado, elimina un punto importante de falla y gana en tranquilidad.

EnSoutya, nos especializamos en brindar esa tranquilidad. Nuestra gama deCajas combinadoras de CCestá diseñado con precisión, construido con durabilidad y diseñado para brindar claridad, lo que hace que el proceso de selección e instalación sea más sencillo para los profesionales y garantiza un rendimiento confiable durante años. No solo vendemos componentes; Proporcionamos la confiabilidad fundamental de la que depende su sistema de energía solar.

¿Tiene un proyecto específico en mente o necesita asesoramiento de expertos para seleccionar la caja combinadora perfecta para su configuración única?Nuestro equipo de soporte técnico está listo para ayudar.Contáctenoshoypara una consulta personalizada, fichas técnicas detalladas de los productos o para encontrar un distribuidor cerca de usted. Construyamos juntos un futuro solar más seguro e inteligente.
