Caja combinadora CC+CA 1000V 2 en 1 salida

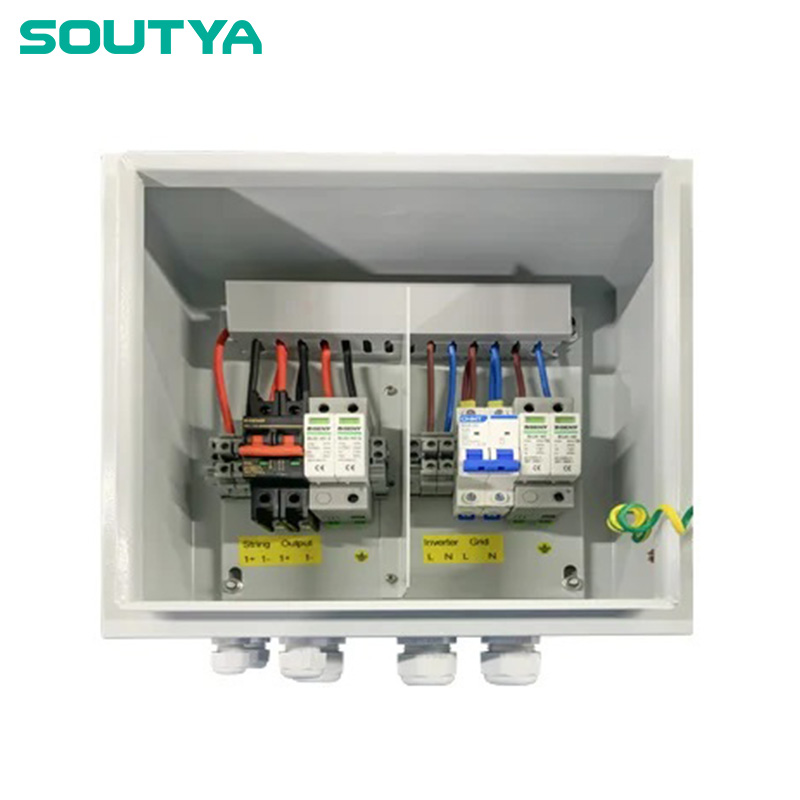

La caja combinadora CC + CA 1000 V 2 en 1 salida, suministrada por el fabricante de China Zhejiang Soutya New Energy LLC, es un híbrido de 1000 V CC y 230 V CA Unidad combinadora-aisladora construida con policarbonato estabilizado a los rayos UV. carcasa y sellado con clasificación IP65 para una implementación duradera en exteriores. el recinto Integra un dispositivo de protección contra sobretensiones de 1000 V CC, dos portafusibles gPV y un interruptor aislador tipo jaula de 2 polos y 32 A que suministra sobretensión y protección contra rotura de carga para cadenas fotovoltaicas duales, mientras que el cableado positivo, Las barras colectoras negativas y PE garantizan una continuidad de conexión a tierra confiable. en el lado AC monofásico alberga un RCBO de 2 polos 20 A 30 mA Tipo A y un 275 V AC SPD, todos montados de fábrica en rieles DIN detrás de un retardante de llama partición. Diseñado para subconjuntos fotovoltaicos de 2 cadenas de hasta 6 kW, proporciona combinación esencial, inmunidad contra sobretensiones, protección contra fallas a tierra y manual aislamiento en un gabinete de montaje en pared con cerradura.

1. Tejados residenciales (4 a 6 kW)

La entrada de 2 cadenas se adapta perfectamente a los diseños fotovoltaicos domésticos comunes; la caja combina y aísla ambas cadenas antes de alimentar un inversor monofásico, mientras que el RCBO y SPD integrados protegen los tableros de distribución interiores de eventos de rayos y fallas a tierra.

2. Marquesinas para cocheras y garajes

Su gabinete poco profundo de montaje en pared IP65 se atornilla a vigas de acero estrechas, lo que brinda El estacionamiento alberga un punto de aislamiento visible y con cerradura para circuitos fotovoltaicos y un Salida de CA lista para usar para cargadores de vehículos eléctricos o circuitos de iluminación.

3. Graneros y cobertizos agrícolas

El policarbonato estabilizado contra los rayos UV y la manija giratoria de la puerta frontal permiten enrasar montaje en paredes de granero; Los agricultores pueden desconectar las cadenas fotovoltaicas de forma independiente cuando dar servicio a los equipos de ventilación o alimentación, mientras que el AC SPD protege el ordeño. máquinas de transitorios.

4. Fachada industrial ligera BIPV

La partición ignífuga y la puerta transparente permiten a los equipos de mantenimiento ver el estado del disyuntor sin abrir el gabinete, proporcionando una vista ordenada y Centro apto para exteriores para módulos integrados en fachada que alimentan una oficina de 230 V centralita.

5. Subconjuntos montados en tierra de hasta 6 kW

Los buses de CC cableados de fábrica y la sección de CA monofásica reducen el tiempo de cableado en campo para hileras con seguimiento o de inclinación fija, lo que ofrece un combinador plug-and-play que fusiona dos cadenas fotovoltaicas y proporciona protección de CA lista para inversores en una caja resistente a la intemperie.
