Caja combinadora de desconexión de CC solar de 1500 V

Caja combinadora de desconexión de CC solar de 1500 V, suministrada por China El fabricante Zhejiang Soutya New Energy LLC, es una unidad combinadora fotovoltaica de 1500 V CC. con una carcasa de aleación de aluminio y protección IP66 que garantiza un alto durabilidad y rendimiento confiable en exteriores. El dispositivo integra elementos críticos Componentes de seguridad que incluyen dispositivos de protección contra sobretensiones de CC, aisladores de CC y un interruptor principal de aislamiento de CC. Está diseñado para ofrecer un aislamiento integral, protección contra fugas y puesta a tierra en sistemas fotovoltaicos.

Parámetro técnico

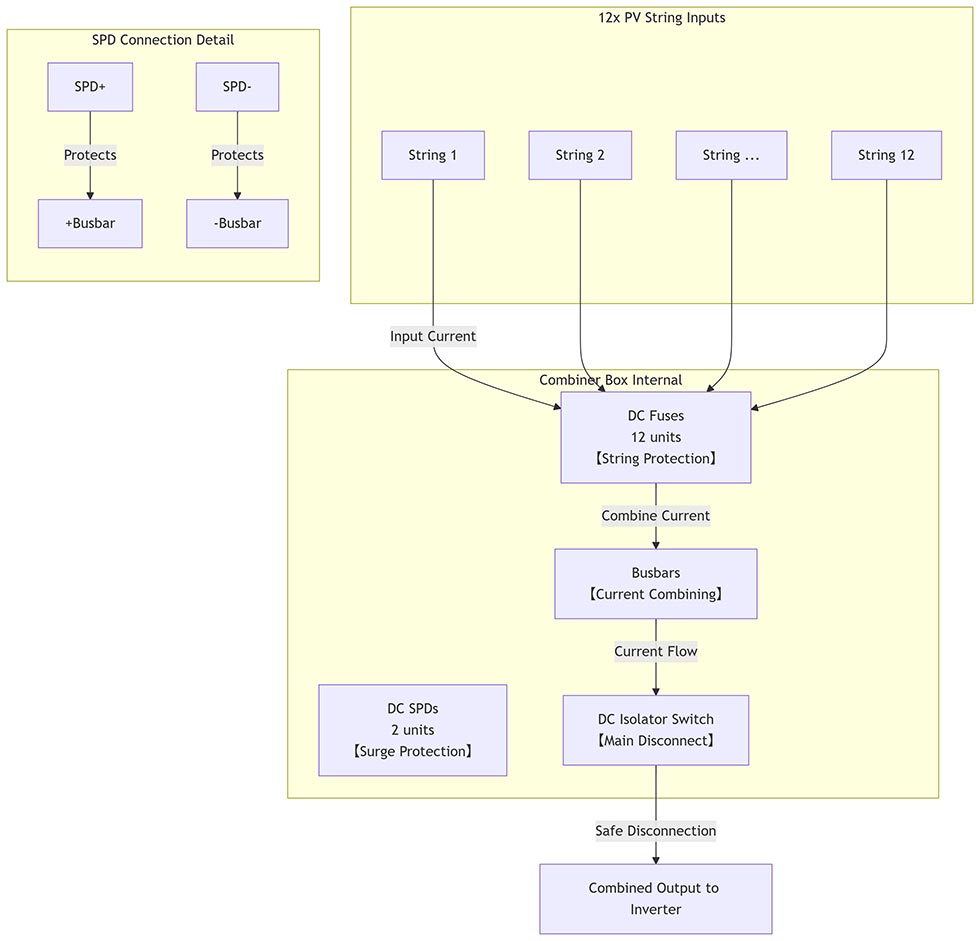

Diagrama de cableado

Escenarios de aplicación

1.Campos fotovoltaicos a escala de servicios públicos: agregación de inversores centrales

Montada en el suelo sobre crucetas de acero entre filas de seguidores, la caja 12 en 1 consolida una docena de cadenas de 1500 V en un solo cable. Fusible individual Los soportes protegen cada cadena contra fallas de corriente inversa, mientras que los SPD gemelos (± y PE) limitan las sobretensiones inducidas por rayos en tramos largos de CC. el principal El aislador giratorio proporciona aislamiento de rotura visible en el combinador, lo que permite equipos de mantenimiento para bloquear todo el bus de 1500 V antes de trabajar en el inversor central o transformador.

2.Tejados comerciales grandes: agrupación de cadenas multi-MPPT

Instalada sobre bandejas con lastre a lo largo de amplios techos planos, la unidad alimenta 12 cadenas separadas en una única entrada MPPT de un inversor de 250 kW. nivel de cadena La fusión evita la propagación de fallas entre matrices y el aislador proporciona electricistas un punto de desconexión local durante el reemplazo del inversor o escaneo IR inspecciones, eliminando la necesidad de cerrar todo el tejado.

3.Instalaciones agrovoltaicas – Combinadores de seguidores elevados

Suspendido sobre estructuras de pilones sobre las hileras de cultivos, el recinto agrega alimentación desde módulos bifaciales elevados. Bloques de sellado IP66 spray de riego y polvo, mientras que los SPD duales protegen contra las tormentas de verano comunes en llanuras rurales. El interruptor de aislamiento permite a los agricultores desconectar la corriente continua de forma segura circuitos antes de ajustar la inclinación del seguidor o dar servicio a las barras de riego.

4. Patios de microrredes industriales: frentes de almacenamiento acoplados a CC

Montado en zócalo en el borde de los aparcamientos solares unidos a contenedores de baterías, el combinador fusiona 12 cadenas en un bus de CC de 1500 V que alimenta los cargadores PCS. Barras colectoras con capacidad de 400 A para almacenamiento continuo de manijas y ciclos de carga/descarga, y el aislador proporciona apagado de emergencia para los bomberos cuando está integrado con el sistema de detección de fallas de arco de la microrred.

5.Plantas solares remotas en el desierto: centros de larga duración para entornos hostiles

Fijada sobre plataformas de hormigón en medio del desierto, la caja resiste una temperatura ambiente de 55 °C. y arena arrastrada por el viento. Los SPD gemelos protegen contra rayos distantes en kilómetros de cableado de CC, mientras que el aislador principal permite la noche Bloqueo sin exposición del inversor, lo que garantiza un tiempo de inactividad mínimo durante el funcionamiento del módulo. limpieza o cambios de motor de seguimiento.
